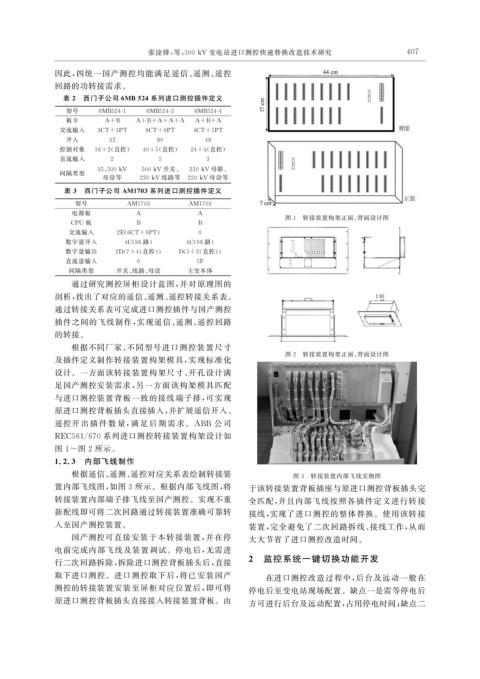

张淦锋, 等: 500kV 变电站进口测控快速替换改造技术研究 4 7
0
因此, 四统一国产测控均能满足遥信、 遥测、 遥控
回路的功转接需求。
表 2 西门子公司 6MB524 系列进口测控插件定义
型号 6MB524-1 6MB524-3 6MB524-4
板卡 A+B A+B+A+A+A A+B+A
交流输入 3CT+3PT 6CT+9PT 4CT+5PT
开入 32 80 48
控制对象 16+2 ( 直控) 40+5 ( 直控) 24+3 ( 直控)
直流输入 2 5 3
间隔类型 35 、 500kV 500kV 开关、 220kV 母联、
母设等 220kV 线路等 220kV 母设等
表 3 西门子公司 AM1703 系列进口测控插件定义
型号 AM1703 AM1703
电源板 A A
图 1 转接装置构架正面、 背面设计图
CPU 板 B B
交流输入 2E ( 6CT+6PT ) 0
数字量开入 4C ( 96 路) 4C ( 96 路)
数字量输出 2D ( 7+4 ( 直控)) D ( 5+2 ( 直控))
直流量输入 0 5F
间隔类型 开关、 线路、 母设 主变本体
通过研究测控屏柜设计蓝图, 并对原理图的
剖析, 找出了对应的遥信、 遥测、 遥控转接关系表。
通过转接关系表可完成进口测控插件与国产测控
插件之间的飞线制作, 实现遥信、 遥测、 遥控回路
的转接。
根据不同厂家、 不同型号进口测控装置尺寸
图 2 转接装置构架正面、 背面设计图
及插件定义制作转接装置构架模具, 实现标准化
设计。一方面该转接装置构架尺寸、 开孔设计满
足国产测控安装需求, 另一方面该构架模具匹配
与进口测控装置背板一致的接线端子排, 可实现
原进口测控背板插头直接插入, 并扩展遥信开入、
遥控开 出 插 件 数 量, 满 足 后 期 需 求。 ABB 公 司
REC561 / 670 系列进口测控转接装置构架设计如
图 1~ 图 2 所示。
1.2.3 内部飞线制作
根据遥信、 遥测、 遥控对应关系表绘制转接装 图 3 转接装置内部飞线实物图
置内部飞线图, 如图 3 所示。根据内部飞线图, 将 于该转接装置背板插座与原进口测控背板插头完
转接装置内部端子排飞线至国产测控。实现不重 全匹配, 并且内部飞线按照各插件定义进行转接
新配线即可将二次回路通过转接装置准确可靠转 接线, 实现了进口测控的整体替换。使用该转接
入至国产测控装置。 装置, 完全避免了二次回路拆线、 接线工作, 从而
国产测控可直接安装于本转接装置, 并在停 大大节省了进口测控改造时间。
电前完成内部飞线及装置调试。停电后, 无需进
2 监控系统一键切换功能开发
行二次回路拆除, 拆除进口测控背板插头后, 直接
取下进口测控。进口测控取下后, 将已安装国产 在进口测控改造过程中, 后台及远动一般在
测控的转接装置安装至屏柜对应位置后, 即可将 停电后至变电站现场配置。缺点一是需等停电后
原进口测控背板插头直接接入转接装置背板。由 方可进行后台及远动配置, 占用停电时间; 缺点二
