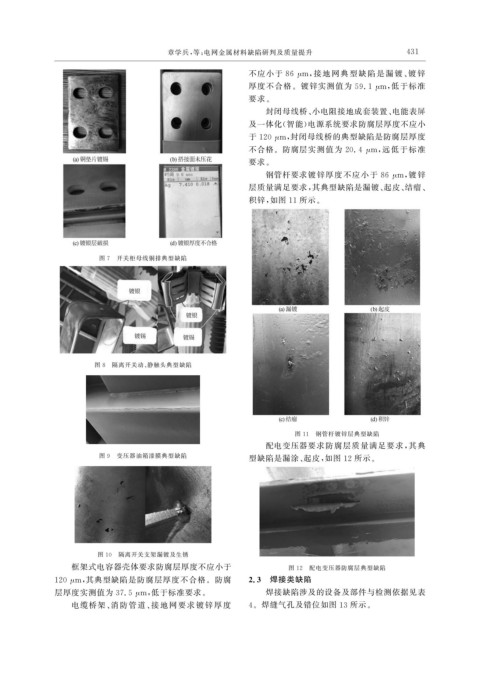

章学兵, 等: 电网金属材料缺陷研判及质量提升 4 1
3
不应小于 86 μ m , 接地网典型缺 陷 是 漏 镀、 镀 锌
厚度不合格。镀锌实测值为 59.1 μ m , 低于标准
要求。
封闭母线桥、 小电阻接地成套装置、 电能表屏
及一体化( 智能) 电源系统要求防腐层厚度不应小
于 120 μ m , 封闭母线桥的典型缺陷是防腐层厚度
不合格。防腐层实测值为 20.4 μ m , 远低于标准
要求。
钢管杆要求镀锌厚度不应小于 86 μ m , 镀锌
层质量满足要求, 其典型缺陷是漏镀、 起皮、 结瘤、
积锌, 如图 11 所示。

图 7 开关柜母线铜排典型缺陷

图 8 隔离开关动、 静触头典型缺陷

图 11 钢管杆镀锌层典型缺陷
配电变压器要求防腐层质量满足要求, 其典
图 9 变压器油箱漆膜典型缺陷 型缺陷是漏涂、 起皮, 如图 12 所示。

图 10 隔离开关支架漏镀及生锈
框架式电容器壳体要求防腐层厚度不应小于 图 12 配电变压器防腐层典型缺陷
120 μ m , 其典型缺陷是防腐层厚度不合格。防腐 2.3 焊接类缺陷
层厚度实测值为 37.5 μ m , 低于标准要求。 焊接缺陷涉及的设备及部件与检测依据见表
电缆桥架、 消防管道、 接地网要求 镀 锌 厚 度 4 。焊缝气孔及错位如图 13 所示。
