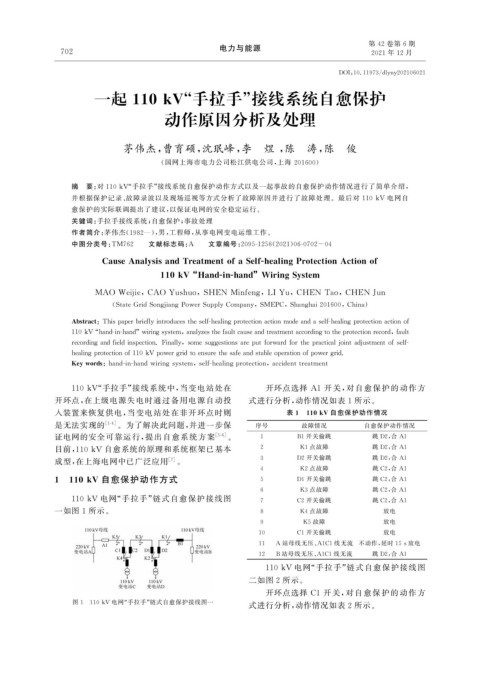

第 42 卷第 6 期
电力与能源
7 0 2 2021 年 12 月

DOI : 10.11973 / dl y n y 202106021

一起 110kV “手拉手”接线系统自愈保护

动作原因分析及处理

茅伟杰, 曹育硕, 沈珉峰, 李 煜 , 陈 涛, 陈 俊

( 国网上海市电力公司松江供电公司, 上海 201600 )

摘 要: 对 110kV “ 手拉手” 接线系统自愈保护动作方式以及一起事故的自愈保护动作情况进行了简单介绍,
并根据保护记录、 故障录波以及现场巡视等方式分析了故障原因并进行了故障处理。最后对 110kV 电网自
愈保护的实际联调提出了建议, 以保证电网的安全稳定运行。
关键词: 手拉手接线系统; 自愈保护; 事故处理
作者简介: 茅伟杰( 1982 —), 男, 工程师, 从事电网变电运维工作。
中图分类号: TM762 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 06-0702-04
CauseAnal y sisandTreatmentofaSelf-healin gProtectionActionof
110kV “ Hand-in-hand ” Wirin g S y stem

,
MAO Wei j ie , CAO Yushuo , SHEN Minfen g LIYu , CHEN Tao , CHENJun
( StateGridSon gj ian gPowerSu pp l yCom p an y , SMEPC , Shan g hai201600 , China )

Abstract : This p a p erbriefl y introducestheself-healin gp rotectionactionmodeandaself-healin gp rotectionactionof
110kV “ hand-in-hand ” wirin g s y stem , anal y zesthefaultcauseandtreatmentaccordin g tothe p rotectionrecord , fault
recordin g andfieldins p ection.Finall y , somesu gg estionsarep utforwardforthep ractical j ointad j ustmentofself-
healin gp rotectionof110kVp ower g ridtoensurethesafeandstableo p erationof p ower g rid.
Ke ywords : hand-in-handwirin gs y stem , self-healin gp rotection , accidenttreatment

110kV “ 手拉手” 接线系统中, 当变电站处在 开环点选择 A1 开关, 对自愈保护的动作方
开环点, 在上级电源失电时通过备用电源自动投 式进行分析, 动作情况如表 1 所示。
入装置来恢复供电, 当变电站处在非开环点时则 表 1 110kV 自愈保护动作情况
是无法实现的 [ 1-4 ] 。为了解决此问题, 并进一步保 序号 故障情况 自愈保护动作情况
证电网的安全可靠运行, 提出自愈系统方案 [ 5-6 ] 。 1 B1 开关偷跳 跳 D2 , 合 A1
目前, 110kV 自愈系统的原理和系统框架已基本 2 K1 点故障 跳 D2 , 合 A1
成型, 在上海电网中已广泛应用 [ 7 ] 。 3 D2 开关偷跳 跳 D2 , 合 A1
4 K2 点故障 跳 C2 , 合 A1
1 110kV 自愈保护动作方式 5 D1 开关偷跳 跳 C2 , 合 A1
6 K3 点故障 跳 C2 , 合 A1
110kV 电网“ 手拉手” 链式自愈保护接线图 7 C2 开关偷跳 跳 C2 , 合 A1
一如图 1 所示。 8 K4 点故障 放电
9 K5 故障 放电
10 C1 开关偷跳 放电
11 A 站母线无压、 A1C1 线无流 不动作, 延时 15s放电
12 B 站母线无压、 A1C1 线无流 跳 D2 , 合 A1
110kV 电网“ 手拉手” 链式自愈保护接线图

二如图 2 所示。
开环点选择 C1 开关, 对自愈保护的动作方
图 1 110kV 电网“ 手拉手” 链式自愈保护接线图一
式进行分析, 动作情况如表 2 所示。
