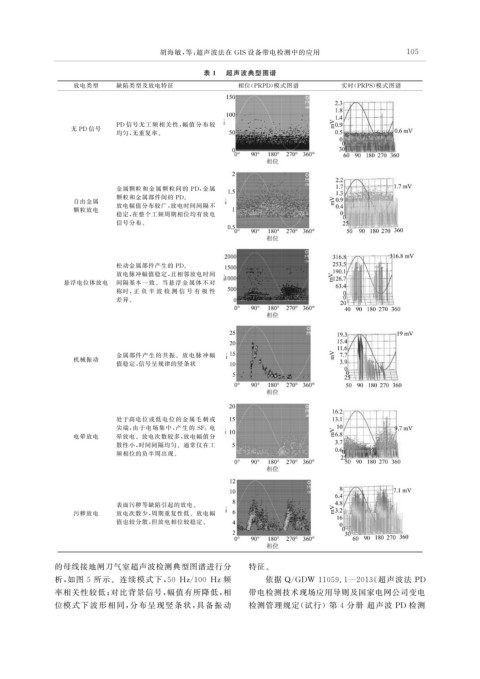

表 1 超声波典型图谱
放电类型 缺陷类型及放电特征 相位( PRPD ) 模式图谱 实时( PRPS ) 模式图谱

PD 信号无工频相关性, 幅值 分 布 较
无 PD 信号
均匀, 无重复率。

金属颗粒和金属颗粒间的 PD , 金 属
颗粒和金属部件间的 PD 。
自由金属 放电幅值分布较广, 放电时间间隔不
颗粒放电
稳定, 在整个工频周期相位均有放电
信号分布。

松动金属部件产生的 PD 。
放电脉冲幅值稳定, 且相邻放电时间
悬浮电位体放电 间隔基本一致。当悬浮 金 属 体 不 对
称时, 正 负 半 波 检 测 信 号 有 极 性
差异。

金属部件产生的共振。放 电 脉 冲 幅
机械振动
值稳定, 信号呈规律的竖条状

处于高电位或低电位的金属毛 刺 或
尖端, 由于电场集中, 产生的 SF 6 电
电晕放电 晕放电。放电次数较多, 放电幅值分
散性小, 时间间隔均匀。通常仅在工
频相位的负半周出现。

表面污秽等缺陷引起的放电。
污秽放电 放电次数少, 周期重复性低。放电幅
值也较分散, 但放电相位较稳定。

的母线接地闸刀气室超声波检测典型图谱进行分 特征。
析, 如图 5 所示。连续模式下, 50 Hz / 100 Hz频 依据 Q / GDW11059.1 — 2013 《 超声波法 PD
率相关性较低; 对比背景信号, 幅值有所降低, 相 带电检测技术现场应用导则及国家电网公司变电
位模式下波形相同, 分布呈现竖条状, 具备振动 检测管理规定( 试行)第 4 分册 超声波 PD 检测
