2 8 宁 科, 等: 基于多级控制网测量技术的电缆隧道轴线三维数据测量方法

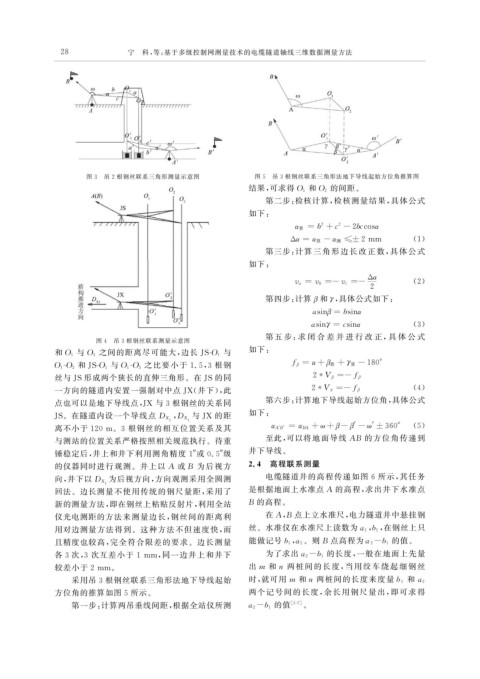

图 3 吊 2 根钢丝联系三角形测量示意图 图 5 吊 3 根钢丝联系三角形法地下导线起始方位角推算图
结果, 可求得 O 1 和 O 2 的间距。
第二步: 检核计算, 检核测量结果, 具体公式

如下:
α 算 =b + c -2bccosα
2
2
Δα=α 算 - α 测 ≤±2mm ( 1 )
第三步: 计算 三 角 形 边 长 改 正 数, 具 体 公 式
如下:
Δα
v a =v b =-v c =- ( 2 )
2
第四步: 计算 β 和γ , 具体公式如下:
asin β =bsinα
asinγ =csinα ( 3 )
第五 步: 求 闭 合 差 并 进 行 改 正, 具 体 公 式
图 4 吊 3 根钢丝联系测量示意图
和 O 1 与 O 3 之间的距离尽可能大, 边长 JS- O 1 与 如下:
O 1 -O 2 和JS- O 1 与 O 1 -O 3 之比要小于 1.5 , 3 根钢 f β =α+ β 算 +γ 算 -180°
丝与JS 形成两个狭长的直伸三角形。在 JS 的同 2*V β =-f β
一方向的隧道内安置一强制对中点 JX ( 井下), 此 2*V γ =-f β ( 4 )
点也可以是地下导线点, JX 与 3 根钢丝的关系同 第六步: 计算地下导线起始方位角, 具体公式
JS 。在隧道内设一个导线点 D X D X 与 JX 的距 如下:
,
1 1
离不小于 120m 。 3 根钢丝的相互位置关系及其 α A'B' =α BA +ω+ β- β '-ω'±360° ( 5 )
与测站的位置关系严格按照相关规范执行。待重 至此, 可以将地面导线 AB 的方位角传递到
锤稳定后, 井上和井下利用测角精度 1″ 或 0.5″ 级 井下导线。
的仪器同时进行观测。井上以 A 或 B 为后视方 2.4 高程联系测量
向, 井下以 D X 为后视方向, 方向观测采用全圆测 电缆隧道井的高程传递如图 6 所示, 其任务
1
回法。边长测量不使用传统的钢尺量距, 采用了 是根据地面上水准点 A 的高程, 求出井下水准点
新的测量方法, 即在钢丝上粘贴反射片, 利用全站 B 的高程。
仪光电测距的方法来测量边长, 钢丝间的距离利 在 A , B 点上立水准尺, 电力隧道井中悬挂钢
, ,
用对边测量方法得到。这种方法不但速度快, 而 丝。水准仪在水准尺上读数为a 1 b 1 在钢丝上只
且精度也较高, 完全符合限差的要求。边长测量 能做记号b 1 a 2
, 。则 B 点高程为a 2-b 1 的值。
各 3 次, 3 次互差小于 1mm , 同一边井上和井下 为了求出a 2-b 1 的长度, 一般在地面上先量
较差小于 2mm 。 出 m 和n 两桩间的长度, 当用绞 车 绕 起 细 钢 丝
采用吊 3 根钢丝联系三角形法地下导线起始 时, 就可用 m 和n 两桩间的长度来度量b 1 和 a 2

方位角的推算如图 5 所示。 两个记号间的长度, 余长用钢尺量出, 即可求得
第一步: 计算两吊垂线间距, 根据全站仪所测 a 2- b 1 的值 [ 5-7 ] 。
