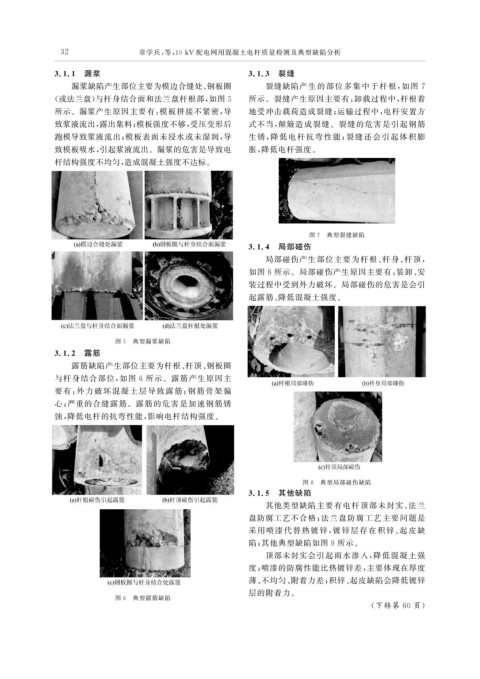

Page 38 - 电力与能源2022年第一期
P. 38
3 2 章学兵, 等: 10kV 配电网用混凝土电杆质量检测及典型缺陷分析
3.1.1 漏浆 3.1.3 裂缝
漏浆缺陷产生部位主要为模边合缝处、 钢板圈 裂缝缺陷产生的部位多集中于杆根, 如图 7
( 或法兰盘) 与杆身结合面和法兰盘杆根部, 如图 5 所示。裂缝产生原因主要有: 卸载过程中, 杆根着
所示。漏浆产生原因主要有: 模板拼接不紧密, 导 地受冲击载荷造成裂缝; 运输过程中, 电杆安置方
致浆液流出, 露出集料; 模板强度不够, 受压变形后 式不当, 颠簸造成裂缝。裂缝的危害是引起钢筋
跑模导致浆液流出; 模板表面未浸水或未湿润, 导 生锈, 降低电杆抗弯性能; 裂缝还会引起体积膨
致模板吸水, 引起浆液流出。漏浆的危害是导致电 胀, 降低电杆强度。
杆结构强度不均匀, 造成混凝土强度不达标。
图 7 典型裂缝缺陷
3.1.4 局部碰伤
局部碰伤产生部位主要为杆根、 杆身、 杆顶,
如图 8 所示。局部碰伤产生原因主要有: 装卸、 安
装过程中受到外力破坏。局部碰伤的危害是会引
起露筋、 降低混凝土强度。
图 5 典型漏浆缺陷
3.1.2 露筋
露筋缺陷产生部位主要为杆根、 杆顶、 钢板圈
与杆身结合部位, 如图 6 所示。露筋产生原因主
要有: 外力破坏混凝土层导致露筋; 钢筋骨架偏
心; 严重的合缝露筋。露筋的危害是加速钢筋锈
蚀, 降低电杆的抗弯性能, 影响电杆结构强度。
图 8 典型局部碰伤缺陷
3.1.5 其他缺陷
其他类型缺陷主要有电杆顶部未封实、 法兰
盘防腐工艺不合格; 法兰盘防腐工艺主要问题是
采用喷漆代替热镀锌, 镀锌层存在积锌、 起皮缺
陷; 其他典型缺陷如图 9 所示。
顶部未封实会引起雨水渗入, 降低混凝土强
度; 喷漆的防腐性能比热镀锌差, 主要体现在厚度
薄、 不均匀、 附着力差; 积锌、 起皮缺陷会降低镀锌
层的附着力。
图 6 典型露筋缺陷
( 下转第 60 页)
