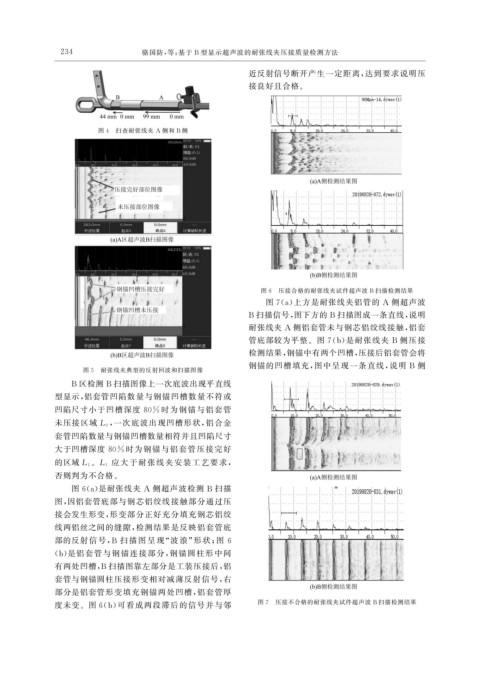

2 3 4 骆国防, 等: 基于 B 型显示超声波的耐张线夹压接质量检测方法
近反射信号断开产生一定距离, 达到要求说明压
接良好且合格。
图 4 扫查耐张线夹 A 侧和 B 侧
图 6 压接合格的耐张线夹试件超声波 B 扫描检测结果
图 7 ( a ) 上方是耐张线夹铝管的 A 侧超声波
B 扫描信号, 图下方的 B 扫描图成一条直线, 说明
耐张线夹 A 侧铝套管未与钢芯铝绞线接触, 铝套
管底部较为平整。图 7 ( b ) 是耐张线夹 B 侧压接
检测结果, 钢锚中有两个凹槽, 压接后铝套管会将
钢锚的凹槽填充, 图中呈现一条直线, 说明 B 侧
图 5 耐张线夹典型的反射回波和扫描图像
B 区检测 B 扫描图像上一次底波出现平直线
型显示, 铝套管凹陷数量与钢锚凹槽数量不符或
凹陷尺寸小于凹槽深度 80% 时为钢锚与铝套管
未压接区域 L 0 一次底波出现凹槽形状, 铝合金
,
套管凹陷数量与钢锚凹槽数量相符并且凹陷尺寸
大于凹槽深度 80% 时为钢锚与铝套管压接完好
。
的区域 L 1 L 1 应大于耐张线夹安装工艺要求,
否则判为不合格。
图 6 ( a ) 是耐张线夹 A 侧超声波检测 B 扫描
图, 因铝套管底部与钢芯铝绞线接触部分通过压
接会发生形变, 形变部分正好充分填充钢芯铝绞
线两铝丝之间的缝隙, 检测结果是反映铝套管底
部的反射 信 号, B 扫 描 图 呈 现 “ 波 浪” 形 状; 图 6
( b ) 是铝套管与钢锚连接部分, 钢锚圆柱形中间
有两处凹槽, B 扫描图靠左部分是工装压接后, 铝
套管与钢锚圆柱压接形变相对减薄反射信号, 右
部分是铝套管形变填充钢锚两处凹槽, 铝套管厚
度未变。图 6 ( b ) 可看成两段滞后的信号并与邻 图 7 压接不合格的耐张线夹试件超声波 B 扫描检测结果
