Page 43 - 电力与能源2022年第三期

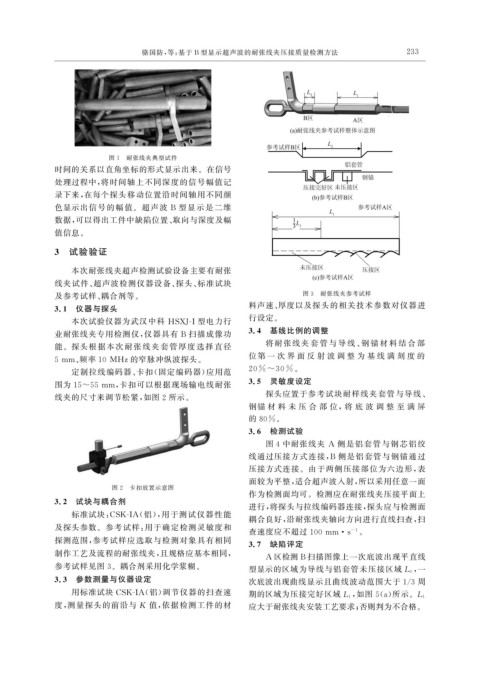

骆国防, 等: 基于 B 型显示超声波的耐张线夹压接质量检测方法 2 3
3

图 1 耐张线夹典型试件
时间的关系以直角坐标的形式显示出来。在信号
处理过程中, 将时间轴上不同深度的信号幅值记
录下来, 在每个探头移动位置沿时间轴用不同颜
色显示出信号的幅值。超声波 B 型显示是二维
数据, 可以得出工件中缺陷位置、 取向与深度及幅
值信息。
3 试验验证

本次耐张线夹超声检测试验设备主要有耐张
线夹试件、 超声波检测仪器设备、 探头、 标准试块
图 3 耐张线夹参考试样
及参考试样、 耦合剂等。
3.1 仪器与探头 料声速、 厚度以及探头的相关技术参数对仪器进
本次试验仪器为武汉中科 HSXJ-I型电力行 行设定。
业耐张线夹专用检测仪, 仪器具有 B 扫描成像功 3.4 基线比例的调整
能。探头根据本次耐 张线夹套管厚度选择直径 将耐张线夹 套 管 与 导 线、 钢 锚 材 料 结 合 部
位第 一 次 界 面 反 射 波 调 整 为 基 线 满 刻 度 的
5mm 、 频率 10MHz的窄脉冲纵波探头。
定制拉线编码器、 卡扣( 固定编码器) 应用范 20%~30% 。
围为 15~55mm , 卡扣可以根据现场输电线耐张 3.5 灵敏度设定
探头应置于参考试块耐样线夹套管与导线、
线夹的尺寸来调节松紧, 如图 2 所示。
钢锚 材 料 未 压 合 部 位,将 底 波 调 整 至 满 屏
的 80% 。
3.6 检测试验
图 4 中耐张线夹 A 侧是铝套管与钢芯铝绞
线通过压接方式连接, B 侧是铝套管与钢锚通过
压接方式连接。由于两侧压接部位为六边形, 表
面较为平整, 适合超声波入射, 所以采用任意一面
图 2 卡扣放置示意图
作为检测面均可。检测应在耐张线夹压接平面上
3.2 试块与耦合剂
进行, 将探头与拉线编码器连接, 探头应与检测面
标准试块: CSK-IA ( 铝), 用于测试仪器性能
耦合良好, 沿耐张线夹轴向方向进行直线扫查, 扫
及探头参数。参考试样: 用于确定检测灵敏度和
查速度应不超过 100mm · s 。
-1
探测范围, 参考试样应选取与检测对象具有相同
3.7 缺陷评定
制作工艺及流程的耐张线夹, 且规格应基本相同,
A 区检测 B扫描图像上一次底波出现平直线
参考试样见图 3 。耦合剂采用化学浆糊。 型显示的区域为导线与铝套管未压接区域 L 0 一
,
3.3 参数测量与仪器设定 次底波出现曲线显示且曲线波动范围大于 1 / 3 周
用标准试块 CSK-IA ( 铝) 调节仪器的扫查速
,
期的区域为压接完好区域 L 1 如图 5 ( a ) 所示。 L 1
度, 测量探头的前沿与 K 值, 依据检测工件的材 应大于耐张线夹安装工艺要求; 否则判为不合格。
