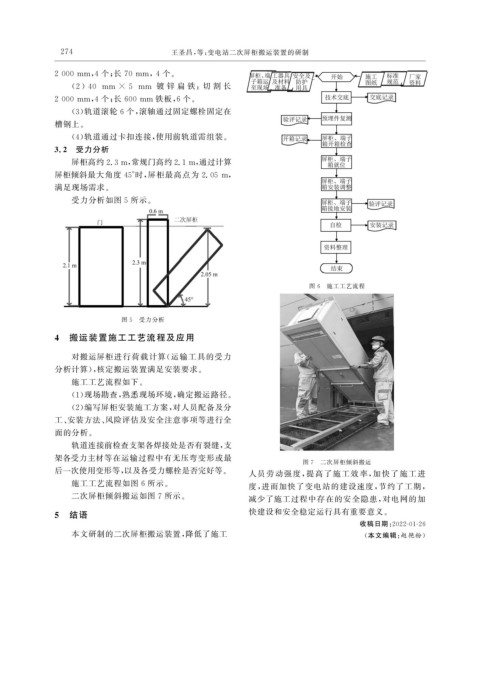

Page 84 - 电力与能源2022年第三期

2 7 4 王圣昌, 等: 变电站二次屏柜搬运装置的研制

2000mm , 4 个; 长 70mm , 4 个。
( 2 ) 40 mm ×5 mm 镀 锌 扁 铁:切 割 长
2000mm , 4 个; 长 600mm 铁板, 6 个。
( 3 ) 轨道滚轮 6 个, 滚轴通过固定螺栓固定在
槽钢上。
( 4 ) 轨道通过卡扣连接, 使用前轨道需组装。
3.2 受力分析
屏柜高约2.3m , 常规门高约2.1m , 通过计算

屏柜倾斜最大角度 45° 时, 屏柜最高点为 2.05m ,
满足现场需求。
受力分析如图 5 所示。

图 6 施工工艺流程

图 5 受力分析

4 搬运装置施工工艺流程及应用

对搬运屏柜进行荷载计算( 运输工具的受力
分析计算), 核定搬运装置满足安装要求。
施工工艺流程如下。
( 1 ) 现场勘查, 熟悉现场环境, 确定搬运路径。
( 2 ) 编写屏柜安装施工方案, 对人员配备及分
工、 安装方法、 风险评估及安全注意事项等进行全

面的分析。
轨道连接前检查支架各焊接处是否有裂缝, 支
架各受力主材等在运输过程中有无压弯变形或最
图 7 二次屏柜倾斜搬运
后一次使用变形等, 以及各受力螺栓是否完好等。 人员劳动强度, 提高了施工效率, 加快了施工进
施工工艺流程如图 6 所示。
度, 进而加快了变电站的建设速度, 节约了工期,
二次屏柜倾斜搬运如图 7 所示。 减少了施工过程中存在的安全隐患, 对电网的加
5 结语 快建设和安全稳定运行具有重要意义。
收稿日期: 2022-01-26
本文研制的二次屏柜搬运装置, 降低了施工 ( 本文编辑: 赵艳粉)
