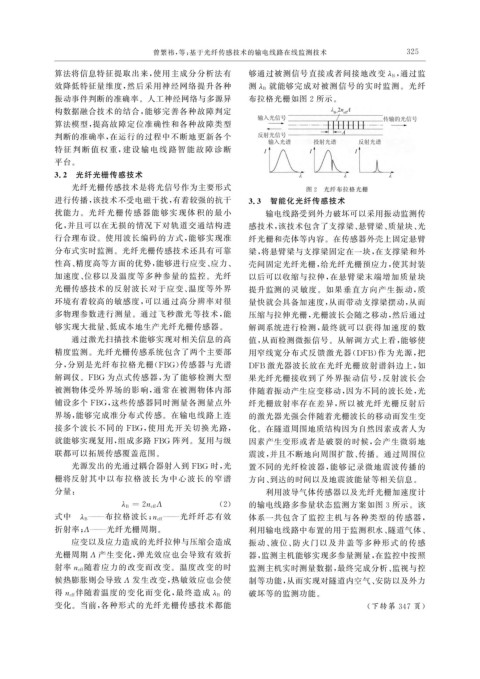

曾繁祎, 等: 基于光纤传感技术的输电线路在线监测技术                                   3 5
                                                                                                      2
              算法将信息特征提取出来, 使用主成分分析法有                           够通过被测信号直接或者间接地改变λ B 通过监
                                                                                                   ,
              效降低特征量维度, 然后采用神经网络提升各种                           测λ B 就能够完成对被测信号的实时监测。光纤
              振动事件判断的准确率。人工神经网络与多源异                            布拉格光栅如图 2 所示。
              构数据融合技术的结合, 能够完善各种故障判定
              算法模型, 提高故障定位准确性和各种故障类型
              判断的准确率, 在运行的过程中不断地更新各个
              特征 判 断 值 权 重, 建 设 输 电 线 路 智 能 故 障 诊 断

              平台。
              3.2  光纤光栅传感技术
                   光纤光栅传感技术是将光信号作为主要形式                                       图 2  光纤布拉格光栅
              进行传播, 该技术不受电磁干扰, 有着较强的抗干                        3.3  智能化光纤传感技术
              扰能力。光纤光栅传 感器能够实现体积的最小                                输电线路受到外力破坏可以采用振动监测传
              化, 并且可以在无损的情况下对轨道交通结构进                           感技术, 该技术包含了支撑梁、 悬臂梁、 质量块、 光
              行合理布设。使用波长编码的方式, 能够实现准                           纤光栅和壳体等内容。在传感器外壳上固定悬臂
              分布式实时监测。光纤光栅传感技术还具有可靠                            梁, 将悬臂梁与支撑梁固定在一块, 在支撑梁和外
              性高、 精度高等方面的优势, 能够进行应变、 应力、                       壳间固定光纤光栅, 给光纤光栅预应力, 使其封装
              加速度、 位移以及温度等多种参量的监控。光纤                           以后可以收缩与拉伸, 在悬臂梁末端增加质量块
              光栅传感技术的反射波长对于应变、 温度等外界                           提升监测的灵敏度。如果垂直方向产生振动, 质
              环境有着较高的敏感度, 可以通过高分辨率对很                           量快就会具备加速度, 从而带动支撑梁摆动, 从而
              多物理参数进行测量。通过飞秒激光等技术, 能                           压缩与拉伸光栅, 光栅波长会随之移动, 然后通过
              够实现大批量、 低成本地生产光纤光栅传感器。                           解调系统进行检测, 最终就可以获得加速度的数
                   通过激光扫描技术能够实现对相关信息的高                         值, 从而检测微振信号。从解调方式上看, 能够使
              精度监测。光纤光栅传感系统包含了两个主要部                            用窄线宽分布式反馈激光器( DFB ) 作为光源, 把
              分, 分别是光纤布拉格光栅( FBG ) 传感器与光谱                     DFB 激光器波长放在光纤光栅放射谱斜边上, 如
              解调仪。 FBG 为点式传感器, 为了能够检测大型                        果光纤光栅接收到了外界振动信号, 反射波长会
              被测物体受外界场的影响, 通常在被测物体内部                           伴随着振动产生应变移动, 因为不同的波长处, 光
              铺设多个 FBG , 这些传感器同时测量各测量点外                        纤光栅放射率存在差异, 所以被光纤光栅反射后
              界场, 能够完成准分布式传感。在输电线路上连                           的激光器光强会伴随着光栅波长的移动而发生变
              接多个波长不同的 FBG , 使用光开关切换光路,                        化。在隧道周围地质结构因为自然因素或者人为
              就能够实现复用, 组成多路 FBG 阵列。复用与级                        因素产生变形或者是破裂的时候, 会产生微弱地
              联都可以拓展传感覆盖范围。                                    震波, 并且不断地向周围扩散、 传播。通过周围位
                   光源发出的光通过耦合器射入到 FBG 时, 光                     置不同的光纤检波器, 能够记录微地震波传播的
              栅将反射其中以布拉 格波长为中心波长的窄谱                            方向、 到达的时间以及地震波能量等相关信息。
              分量:                                                  利用波导气体传感器以及光纤光栅加速度计
                               λ B =2n eff Λ           ( 2 )   的输电线路多参量状态监测方案如图 3 所示。该
                                         ———光纤纤芯有效
              式中  λ B  ———布拉格波长; n eff                         体系一共包含了监控主机与各种类型的传感器,
              折射率; Λ ———光纤光栅周期。                                利用输电线路中布置的用于监测积水、 隧道气体、
                   应变以及应力造成的光纤拉伸与压缩会造成                         振动、 液位、 防火门以及井盖等多种形式的传感
              光栅周期 Λ 产生变化, 弹光效应也会导致有效折                         器, 监测主机能够实现多参量测量, 在监控中按照
              射率n eff 随着应力的改变而改变。温度改变的时                        监测主机实时测量数据, 最终完成分析、 监视与控
              候热膨胀则会导致 Λ 发生改变, 热敏效应也会使                         制等功能, 从而实现对隧道内空气、 安防以及外力
              得n eff 伴随着温度的变化而变化, 最终造成λ B 的                    破坏等的监测功能。
              变化。当前, 各种形式的光纤光栅传感技术都能                                                        ( 下转第 347 页)
