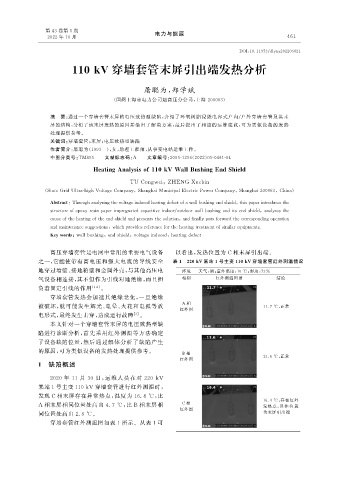

110kV 穿墙套管末屏引出端发热分析

屠聪为, 郑学斌

( 国网上海市电力公司超高压分公司, 上海 200063 )

摘 要: 通过一个穿墙套管末屏的电压致热型缺陷, 介绍了环氧树脂浸纸电容式户内 / 户外穿墙套管及其末
屏的结构, 分析了该末屏发热的原因并给出了解决方案, 最后提出了相应的运维建议, 可为类似设备的发热
处理提供参考。
关键词: 穿墙套管; 末屏; 电压致热型缺陷
作者简介: 屠聪为( 1993 —), 女, 助理工程师, 从事变电站运维工作。
中图分类号: TM855 文献标志码: A 文章编号: 2095-1256 ( 2022 ) 05-0461-04

Heatin gAnal y sisof110kV WallBushin gEndShield

TUCon g wei , ZHENGXuebin
( StateGridUltra-hi g hVolta g eCom p an y , Shan g haiMunici p alElectricPowerCom p an y , Shan g hai200063 , China )
Abstract : Throu g hanal y zin g thevolta g einducedheatin g defectofawallbushin g endshield , this p a p erintroducesthe
structureofe p ox yresinp a p erim p re g natedca p acitiveindoor / outdoorwallbushin ganditsendshield , anal y zesthe
causeoftheheatin goftheendshieldandp resentsthesolution , andfinall yp utsforwardthecorres p ondin g o p eration
andmaintenancesu gg estions , whichp rovidesreferencefortheheatin g treatmentofsimilare q ui p ments.
Ke ywords : wallbushin g , endshield , volta g einduced , heatin gdefect

高压穿墙套管是电网中常用的重要电气设备 以看出, 发热位置为 C 相末屏引出端。
之一, 它能使带有高电压和强大电流的导线安全 表 1 220kV 某站 1 号主变 110kV 穿墙套管红外测温情况
地穿过墙壁、 接地箱壁和金属外壳, 与其他高压电 环境 天气: 阴; 室外温度: 10 ℃ ; 湿度: 73%
气设备相连接, 其不但作为引线对地绝缘, 而且担 相别 红外测温图谱 结论
负着固定引线的作用 [ 1-2 ] 。
穿墙套管发热会加速其绝缘老化, 一旦绝缘
A 相
被破坏, 就可能发生辉光、 电晕、 火花和电弧等放 11.7 ℃ , 正常
红外图
电形式, 最终发生击穿, 造成运行故障 [ 3 ] 。
本文针对一个穿墙套管末屏的电压致热型缺
陷进行诊断分析, 首先采用红外测温等方法确定
了设备缺陷位置, 然后通过解体分析了缺陷产生

的原因, 可为类似设备的发热处理提供参考。
B 相
红外图 13.6 ℃ , 正常
1 缺陷概述

2020 年 11 月 30 日, 运维人员在对 220kV
某站1 号主变110kV 穿墙套管进行红外测温时,
发现 C 相末屏存在异常热点, 温度为 16.4 ℃ , 比
16.4 ℃ , 存在红外
A 相末屏相同位置处高出 4.7 ℃ , 比 B 相末屏相 C 相 发热 点, 具 体 位 置
红外图
同位置处高出 2.8 ℃ 。 为末屏引出端
穿墙套管红外测温图如表 1 所示。从表 1 可
