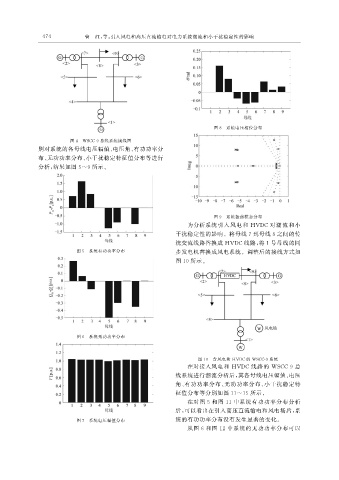

4 7 4 曹 红, 等: 引入风电和高压直流输电对电力系统潮流和小干扰稳定性的影响
图 8 系统电压相位分布
图 4 WSCC-9 总线系统接线图
别对系统的各母线电压幅值、 电压角、 有功功率分
布、 无功功率分布、 小干扰稳定特征值分布等进行
分析, 结果如图 5~9 所示。
图 9 系统振荡模态分布
为分析系统引入风电和 HVDC 对潮流和小
干扰稳定性的影响。将母线 7 到母线 8 之间的传
统交流线路替换成 HVDC 线路, 将 1 号母线的同
图 5 系统有功功率分布 步发电机替换成风电系统。调整后的接线方式如
图 10 所示。
图 6 系统无功功率分布
图 10 含风电和 HVDC 的 WSCC-9 系统
在对接入风电和 HVDC 线路的 WSCC-9 总
线系统进行潮流分析后, 其各母线电压幅值、 电压
角、 有功功率分布、 无功功率分布、 小干扰稳定特
征值分布等分别如图 11~15 所示。
在对图 5 和图 11 中系统有功功率分布分析
后, 可以看出在引入高压直流输电和风电场后, 系
图 7 系统电压幅值分布 统的有功功率分布没有发生显著的变化。
从图 6 和图 12 中系统的无功功率分布可以
