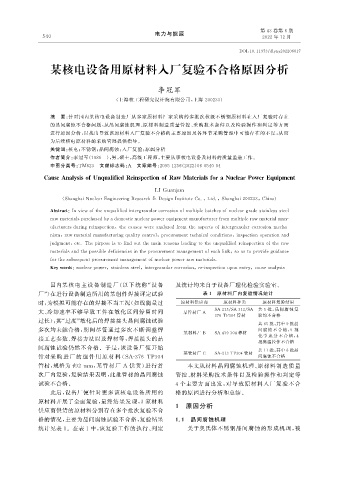

Page 78 - 电力与能源2022年第六期

第 43 卷第 6 期
电力与能源
5 4 0 2022 年 12 月

DOI : 10.11973 / dl y n y 202206017

某核电设备用原材料入厂复验不合格原因分析

李冠军

( 上海核工程研究设计院有限公司, 上海 200233 )

摘 要: 针对国内某核电设备制造厂从多家原材料厂家采购的多批次核级不锈钢原材料在入厂复验时存在
的晶间腐蚀不合格问题, 从晶间腐蚀机理、 原材料制造质量管控、 采购技术条件以及检验操作和判定等方面
进行原因分析, 以找出导致该原材料入厂复验不合格的主要原因及各环节采购管理中可能存在的不足, 从而
为后续核电原材料的采购管理提供指导。
关键词: 核电; 不锈钢; 晶间腐蚀; 入厂复验; 原因分析
作者简介: 李冠军( 1986 —), 男, 硕士, 高级工程师, 主要从事核电设备及材料的质量监造工作。
中图分类号: TM623 文献标志码: A 文章编号: 2095-1256 ( 2022 ) 06-0540-04
CauseAnal y sisofUn q ualifiedReins p ectionofRaw MaterialsforaNuclearPowerE q ui p ment

LIGuan j un
( Shan g haiNuclearEn g ineerin gResearch & Desi g nInstituteCo. , Ltd. , Shan g hai200233 , China )

Abstract : Inviewoftheun q ualifiedinter g ranularcorrosionofmulti p lebatchesofnuclear- g radestainlesssteel
raw materials p urchasedb y adomesticnuclear p owere q ui p mentmanufacturerfrom multi p lerawmaterialman-
ufacturersdurin greins p ection , thecauseswereanal y zedfromtheas p ectsofinter g ranularcorrosion mecha-
nism , raw materialmanufacturin gq ualit ycontrol , p rocurementtechnicalconditions , ins p ectiono p erationand
j ud g ment , etc.Thep ir p oseistofindoutthemainreasonsleadin gtotheun q ualifiedreins p ectionoftheraw
materialsandthep ossibledeficienciesinthep rocurementmana g ementofeachlink , soastop rovideg uidance
forthesubse q uent p rocurementmana g ementofnuclear p owerraw materials.
Ke ywords : nuclear p ower , stainlesssteel , inter g ranularcorrosion , re-ins p ectionu p onentr y , causeanal y sis

国内某核电主设备制造厂( 以下统称“ 设备 及统计均来自于设备厂理化检验实验室。
厂”) 在进行设备制造所用的某组件焊接评定试验 表 1 原材料厂内复验情况统计
时, 为模拟可能存在的焊接不当工况( 如线能量过 原材料供应商 原材料种类 原材料复验结果
大、 冷却速率不够导致工件在敏化区间停留时间 某管材厂 A SA-213 / SA-312 / SA- 共 5 批, 晶 间 腐 蚀 复
376TP304 管材 验均不合格
过长), 其“ 过度” 敏化后的焊接接头晶间腐蚀试验
共 65 批, 其中 9 批晶
多次均未能合格, 期间尽管通过多次不断调整焊 间腐 蚀 不 合 格, 9 批
某材料厂 B SA-479304 棒材
接工艺参数、 焊接方法以及焊材等, 焊接接头的晶 化 学 成 分 不 合 格, 4
批高温拉伸不合格
间腐蚀试验仍然不合格。于是, 该设备厂便开始 共 11 批, 其中 6 批晶
SA-213TP304 管材
某管材厂 C
针对采 购 进 厂 的 组 件 用 原 材 料 ( SA-376 TP304 间腐蚀不合格
管材, 规格为ϕ92mm , 某管材厂 A 供货) 进行首 本文从材料晶间腐蚀机理、 原材料制造质量
次厂内复验, 复验结果表明, 此批管材的晶间腐蚀 管控、 材料采购技术条件以及检验操作和判定等
试验不合格。 4 个主要方面出发, 对导致原材料入厂复验不合
此后, 设备厂便针对更多该核电设备所用的 格的原因进行分析和总结。
原材料开展了全面复验, 最终结果发现, 3 家材料
1 原因分析
供应商供货的原材料分别存在多个批次复验不合
格的情况, 主要为晶间腐蚀试验不合格, 复验结果 1.1 晶间腐蚀机理
统计见表 1 。在表 1 中, 该复验工作的执行、 判定 关于奥氏体不锈钢晶间腐蚀的形成机理, 被
