李 轶，等：一种柱上断路器隔离互感器用可分合全绝缘避雷器 89

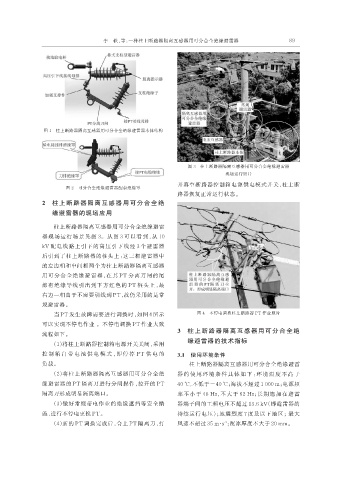

图 1 柱上断路器隔离互感器用可分合全绝缘避雷器本体结构
图 3 柱上断路器隔离互感器用可分合全绝缘避雷器
现场运行照片
开真空断路器控制箱电源供电模式开关，柱上断
图 2 可分合全绝缘避雷器配套绝缘罩
路器恢复正常运行状态。
2 柱上断路器隔离互感器用可分合全绝
缘避雷器的现场应用
柱上断路器隔离互感器用可分合全绝缘避雷
器现场运行场景见图 3。从图 3 可以看到，从 10
kV 配电线路上引下的高压引下线经 3 个避雷器
后引到了柱上断路器的桩头上：这三相避雷器中
的左边相和中间相两个为柱上断路器隔离互感器
用可分合全绝缘避雷器，在其 PT 分离刀闸的尾
部有绝缘导线引出到下方红色的 PT 桩头上，最
右边一相由于不需要引线到 PT，故仍采用的是常
规避雷器。
当 PT 发生故障需要进行调换时，如图 4 所示 图 4 不停电调换柱上断路器 PT 作业照片
可以实现不停电作业 。不停电调换 PT 作业大致
3 柱上断路器隔离互感器用可分合全绝
流程如下。
缘避雷器的技术指标
（1）将柱上断路器控制箱电源开关关闭，采用
控 制 箱 自 带 电 池 供 电 模 式 ，即 停 掉 PT 供 电 的 3.1 使用环境条件
负载。 柱上断路器隔离互感器用可分合全绝缘避雷
（2）将柱上断路器隔离互感器用可分合全绝 器 的 使 用 环 境 条 件 具 体 如 下 ：环 境 温 度 不 高 于
缘避雷器的 PT 隔离刀进行分闸操作，拉开的 PT 40 ℃，不低于−40 ℃；海拔不超过 1 000 m；电源频
隔离刀形成明显隔离端口。 率不小于 48 Hz，不大于 62 Hz；长期施加在避雷
（3）做好常规带电作业的绝缘遮挡等安全措 器端子间的工频电压不超过 13.6 kV（即避雷器的
施，进行不停电更换 PT。 持续运行电压）；地震烈度 7 度及以下地区；最大
（4）新的 PT 调换完成后，合上 PT 隔离刀，打 风速不超过 35 m·s ；覆冰厚度不大于 20 mm。
-1
