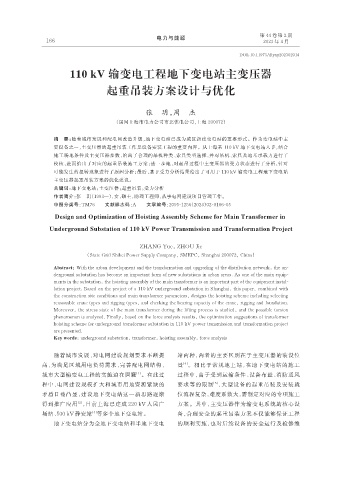

第 44 卷 第 2 期
电力与能源
166 2023 年 4 月

DOI：10.11973/dlyny202302014

110 kV 输变电工程地下变电站主变压器

起重吊装方案设计与优化

张 玥，周 杰

（国网上海市电力公司市北供电公司，上海 200072）

摘 要：随着城市发展和配电网改造升级，地下变电站已成为城区新建变电站的重要形式。作为变电站中主
要设备之一，主变压器的起重吊装工作是设备安装工程的重要内容。从上海某 110 kV 地下变电站入手，结合
施工场地条件及主变压器参数，给出了合理的吊机种类、索具类型选择，并对吊机、索具及地基承载力进行了
校核，进而给出了对应的起重吊装施工方案；进一步地，对起吊过程中主变压器的受力状态进行了分析，针对
可能发生的扭转现象进行了原因分析；最后，基于受力分析结果给出了可用于 110 kV 输变电工程地下变电站
主变压器起重吊装方案的优化建议。
关键词：地下变电站；主变压器；起重吊装；受力分析
作者简介：张 玥（1993—），女，硕士，助理工程师，从事电网建设项目管理工作。
中图分类号：TM76 文献标志码：A 文章编号：2095-1256（2023）02-0166-05
Design and Optimization of Hoisting Assembly Scheme for Main Transformer in

Underground Substation of 110 kV Power Transmission and Transformation Project

ZHANG Yue，ZHOU Jie

（State Grid Shibei Power Supply Company，SMEPC，Shanghai 200072，China）

Abstract：With the urban development and the transformation and upgrading of the distribution network，the un‑

derground substation has become an important form of new substations in urban areas. As one of the main equip‑

ments in the substation，the hoisting assembly of the main transformer is an important part of the equipment instal‑
lation project. Based on the project of a 110 kV underground substation in Shanghai，this paper，combined with

the construction site conditions and main transformer parameters，designs the hoisting scheme including selecting

reasonable crane types and rigging types，and checking the bearing capacity of the crane，rigging and foundation.

Moreover，the stress state of the main transformer during the lifting process is studied，and the possible torsion

phenomenon is analyzed. Finally，based on the force analysis results，the optimization suggestions of transformer
hoisting scheme for underground transformer substation in 110 kV power transmission and transformation project
are presented.

Key words：underground substation，transformer，hoisting assembly，force analysis

随着城市发展，对电网建设规划要求不断提 站两种，两者的主要区别在于主变压器的装设位
高，为满足区域用电负荷需求，完善配电网结构， 置 。相比于常规地上站，在地下变电站的施工
［4］
［1］
城市大型输变电工程的实施迫在眉睫 。在此过 过程中，由于受到运输条件、设备布置、消防通风
程中，电网建设规模扩大和城市用地资源紧缺的 要求等的限制 ，大型设备的起重吊装及安装就
［5］
矛盾日益凸显，建设地下变电站这一新思路逐渐 位流程复杂，难度系数大，需制定对应的专项施工
［2］
得到推广应用 ，目前上海已建成 220 kV 人民广 方案。其中，主变压器作为输变电系统的核心设
场站、500 kV 静安站 等多个地下变电站。 备，合理安全的起重吊装方案不仅能够保证工程
［3］
地下变电站分为全地下变电站和半地下变电 的顺利实施，也对后续设备的安全运行及检修维
