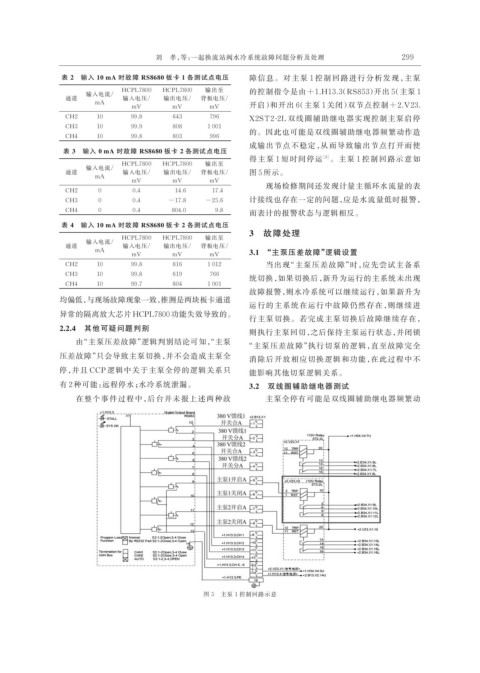

刘  孝,等:一起换流站阀水冷系统故障问题分析及处理                                     299

                 表 2 输入 10 mA 时故障 RS8680 板卡 1 各测试点电压             障信息。对主泵 1 控制回路进行分析发现,主泵
                                HCPL7800  HCPL7800   输出至
                       输入电流/                                     的控制指令是由+1.H13.3(RS853)开出 5(主泵 1
                  通道            输入电压/      输出电压/    背板电压/
                         mA
                                   mV        mV       mV         开启)和开出 6(主泵 1 关闭)双节点控制+2.V23.
                  CH2     10      99.8       643       796       X2ST2-2L 双线圈辅助继电器实现控制主泵启停
                  CH3     10      99.9       808      1 001
                                                                 的。因此也可能是双线圈辅助继电器频繁动作造
                  CH4     10      99.8       803       996
                                                                 成输出节点不稳定,从而导致输出节点打开而使
                 表 3 输入 0 mA 时故障 RS8680 板卡 2 各测试点电压
                                                                                   [8]
                                                                 得主泵 1 短时间停运 。主泵 1 控制回路示意如
                                HCPL7800  HCPL7800   输出至
                       输入电流/
                  通道            输入电压/      输出电压/    背板电压/        图 5 所示。
                         mA
                                   mV        mV       mV
                                                                     现场检修期间还发现计量主循环水流量的表
                  CH2     0        0.4        14.6     17.4
                  CH3     0        0.4      −17.8    −25.6       计接线也存在一定的问题,应是水流量低时报警,
                  CH4     0        0.4       804.0      9.8
                                                                 而表计的报警状态与逻辑相反。
                 表 4 输入 10 mA 时故障 RS8680 板卡 2 各测试点电压
                                                                 3 故障处理
                                HCPL7800  HCPL7800   输出至
                       输入电流/
                  通道            输入电压/      输出电压/    背板电压/
                         mA                                      3.1 “主泵压差故障”逻辑设置
                                   mV        mV       mV
                  CH2     10      99.8       816      1 012          当出现“主泵压差故障”时,应先尝试主备系
                  CH3     10      99.8       619       766
                                                                 统切换,如果切换后,新升为运行的主系统未出现
                  CH4     10      99.7       804      1 001
                                                                 故障报警,则水冷系统可以继续运行,如果新升为
                均偏低,与现场故障现象一致,推测是两块板卡通道
                                                                 运行的主系统在运行中故障仍然存在,则继续进
                异常的隔离放大芯片 HCPL7800 功能失效导致的。
                                                                 行主泵切换。若完成主泵切换后故障继续存在,
                2.2.4 其他可疑问题判别
                                                                 则执行主泵回切,之后保持主泵运行状态,并闭锁
                    由“主泵压差故障”逻辑判别结论可知,主泵
                                                      “
                                                                “主泵压差故障”执行切泵的逻辑,直至故障完全
                压差故障”只会导致主泵切换,并不会造成主泵全                           消除后开放相应切换逻辑和功能,在此过程中不
                停,并且 CCP 逻辑中关于主泵全停的逻辑关系只                         能影响其他切泵逻辑关系。
                有 2 种可能:远程停水;水冷系统泄漏。                             3.2 双线圈辅助继电器测试
                    在整个事件过程中,后台并未报上述两种故                              主泵全停有可能是双线圈辅助继电器频繁动





























                                                     图 5 主泵 1 控制回路示意
