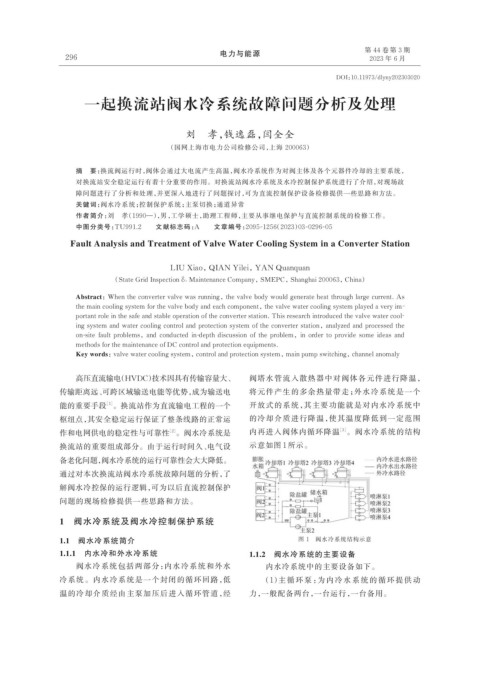

第 44 卷 第 3 期
电力与能源
296 2023 年 6 月

DOI：10.11973/dlyny202303020

一起换流站阀水冷系统故障问题分析及处理

刘 孝，钱逸磊，闫全全

（国网上海市电力公司检修公司，上海 200063）

摘 要：换流阀运行时，阀体会通过大电流产生高温，阀水冷系统作为对阀主体及各个元器件冷却的主要系统，
对换流站安全稳定运行有着十分重要的作用。对换流站阀水冷系统及水冷控制保护系统进行了介绍，对现场故
障问题进行了分析和处理，并更深入地进行了问题探讨，可为直流控制保护设备检修提供一些思路和方法。
关键词：阀水冷系统；控制保护系统；主泵切换；通道异常
作者简介：刘 孝（1990—），男，工学硕士，助理工程师，主要从事继电保护与直流控制系统的检修工作。
中图分类号：TU991.2 文献标志码：A 文章编号：2095-1256（2023）03-0296-05
Fault Analysis and Treatment of Valve Water Cooling System in a Converter Station

LIU Xiao，QIAN Yilei，YAN Quanquan

（State Grid Inspection & Maintenance Company，SMEPC，Shanghai 200063，China）

Abstract：When the converter valve was running，the valve body would generate heat through large current. As
the main cooling system for the valve body and each component，the valve water cooling system played a very im⁃

portant role in the safe and stable operation of the converter station. This research introduced the valve water cool⁃

ing system and water cooling control and protection system of the converter station，analyzed and processed the

on-site fault problems，and conducted in-depth discussion of the problem，in order to provide some ideas and
methods for the maintenance of DC control and protection equipments.

Key words：valve water cooling system，control and protection system，main pump switching，channel anomaly
高压直流输电（HVDC）技术因具有传输容量大、 阀塔水管流入散热器中对阀体各元件进行降温，
传输距离远、可跨区域输送电能等优势，成为输送电 将元件产生的多余热量带走；外水冷系统是一个
［1］
能的重要手段 。换流站作为直流输电工程的一个 开放式的系统，其主要功能就是对内水冷系统中
枢纽点，其安全稳定运行保证了整条线路的正常运 的冷却介质进行降温，使其温度降低到一定范围
［3］
［2］
作和电网供电的稳定性与可靠性 。阀水冷系统是 内再进入阀体内循环降温 。阀水冷系统的结构
换流站的重要组成部分。由于运行时间久、电气设 示意如图 1 所示。
备老化问题，阀水冷系统的运行可靠性会大大降低。
通过对本次换流站阀水冷系统故障问题的分析，了
解阀水冷控保的运行逻辑，可为以后直流控制保护
问题的现场检修提供一些思路和方法。

1 阀水冷系统及阀水冷控制保护系统

1.1 阀水冷系统简介 图 1 阀水冷系统结构示意
1.1.1 内水冷和外水冷系统 1.1.2 阀水冷系统的主要设备
阀水冷系统包括两部分：内水冷系统和外水 内水冷系统中的主要设备如下。
冷系统。内水冷系统是一个封闭的循环回路，低 （1）主循环泵：为内冷水系统的循环提供动
温的冷却介质经由主泵加压后进入循环管道，经 力，一般配备两台，一台运行，一台备用。
