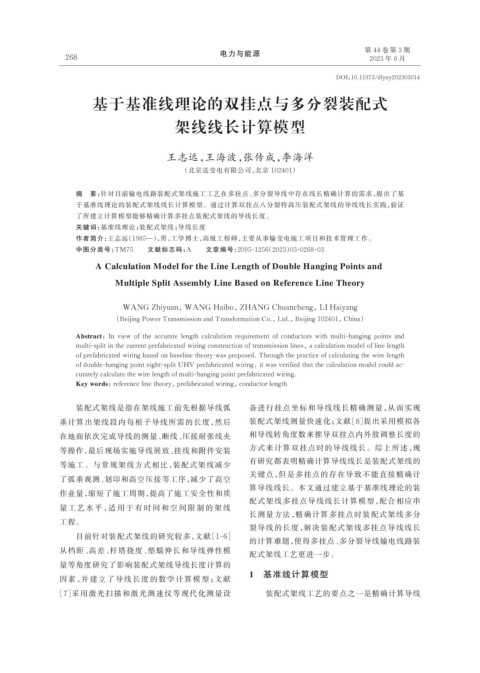

Page 74 - 电力与能源2023年第三期

第 44 卷 第 3 期
电力与能源
268 2023 年 6 月

DOI：10.11973/dlyny202303014

基于基准线理论的双挂点与多分裂装配式

架线线长计算模型

王志远，王海波，张传成，李海洋

（北京送变电有限公司，北京 102401）

摘 要：针对目前输电线路装配式架线施工工艺在多挂点、多分裂导线中存在线长精确计算的需求，提出了基
于基准线理论的装配式架线线长计算模型。通过计算双挂点八分裂特高压装配式架线的导线线长实践，验证
了所建立计算模型能够精确计算多挂点装配式架线的导线长度。
关键词：基准线理论；装配式架线；导线长度
作者简介：王志远（1985—），男，工学博士，高级工程师，主要从事输变电施工项目和技术管理工作。
中图分类号：TM75 文献标志码：A 文章编号：2095-1256（2023）03-0268-03
A Calculation Model for the Line Length of Double Hanging Points and

Multiple Split Assembly Line Based on Reference Line Theory

WANG Zhiyuan，WANG Haibo，ZHANG Chuancheng，LI Haiyang
（Beijing Power Transmission and Transformation Co.，Ltd.，Beijing 102401，China）

Abstract：In view of the accurate length calculation requirement of conductors with multi-hanging points and

multi-split in the current prefabricated wiring construction of transmission lines，a calculation model of line length
of prefabricated wiring based on baseline theory was proposed. Through the practice of calculating the wire length
of double-hanging point eight-split UHV prefabricated wiring，it was verified that the calculation model could ac⁃

curately calculate the wire length of multi-hanging point prefabricated wiring.

Key words：reference line theory，prefabricated wiring，conductor length
装配式架线是指在架线施工前先根据导线弧 备进行挂点坐标和导线线长精确测量，从而实现
垂计算出架线段内每根子导线所需的长度，然后 装配式架线测量快速化；文献［8］提出采用模拟各
在地面依次完成导线的测量、断线、压接耐张线夹 相导线转角度数来推导双挂点内外肢调整长度的
等操作，最后现场实施导线展放、挂线和附件安装 方式来计算双挂点时的导线线长。综上所述，现
等施工。与常规架线方式相比，装配式架线减少 有研究都表明精确计算导线线长是装配式架线的
关键点，但是多挂点的存在导致不能直接精确计
了弧垂观测、划印和高空压接等工序，减少了高空
算导线线长。本文通过建立基于基准线理论的装
作业量，缩短了施工周期，提高了施工安全性和质
配式架线多挂点导线线长计算模型，配合相应串
量 工 艺 水 平 ，适 用 于 有 时 间 和 空 间 限 制 的 架 线
长测量方法，精确计算多挂点时装配式架线多分
工程。
裂导线的长度，解决装配式架线多挂点导线线长
目前针对装配式架线的研究较多，文献［1-6］
的计算难题，使得多挂点、多分裂导线输电线路装
从档距、高差、杆塔挠度、塑蠕伸长和导线弹性模
配式架线工艺更进一步。
量等角度研究了影响装配式架线导线长度计算的
1 基准线计算模型
因素，并建立了导线长度的数学计算模型；文献
［7］采用激光扫描和激光测速仪等现代化测量设 装配式架线工艺的要点之一是精确计算导线
