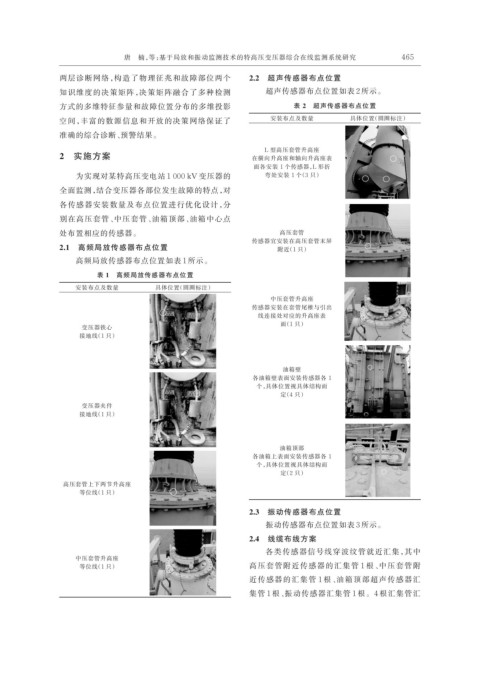

唐 楠，等：基于局放和振动监测技术的特高压变压器综合在线监测系统研究 465
两层诊断网络，构造了物理征兆和故障部位两个 2.2 超声传感器布点位置
知识维度的决策矩阵，决策矩阵融合了多种检测 超声传感器布点位置如表 2 所示。
方式的多维特征参量和故障位置分布的多维投影 表 2 超声传感器布点位置
空间，丰富的数源信息和开放的决策网络保证了 安装布点及数量 具体位置（圆圈标注）
准确的综合诊断、预警结果。
L 型高压套管升高座
2 实施方案 在横向升高座和轴向升高座表
面各安装 1 个传感器，L 形折
为实现对某特高压变电站 1 000 kV 变压器的 弯处安装 1 个（3 只）
全面监测，结合变压器各部位发生故障的特点，对
各传感器安装数量及布点位置进行优化设计，分
别在高压套管、中压套管、油箱顶部、油箱中心点
处布置相应的传感器。 高压套管
传感器宜安装在高压套管末屏
2.1 高频局放传感器布点位置 附近（1 只）
高频局放传感器布点位置如表 1 所示。
表 1 高频局放传感器布点位置
安装布点及数量 具体位置（圆圈标注）
中压套管升高座
传感器安装在套管尾椎与引出
线连接处对应的升高座表
面（1 只）
变压器铁心
接地线（1 只）
油箱壁
各油箱壁表面安装传感器各 1
个，具体位置视具体结构而
定（4 只）
变压器夹件
接地线（1 只）
油箱顶部
各油箱上表面安装传感器各 1
个，具体位置视具体结构而
定（2 只）
高压套管上下两节升高座
等位线（1 只）
2.3 振动传感器布点位置
振动传感器布点位置如表 3 所示。
2.4 线缆布线方案
各类传感器信号线穿波纹管就近汇集，其中
中压套管升高座
等位线（1 只） 高压套管附近传感器的汇集管 1 根、中压套管附
近传感器的汇集管 1 根、油箱顶部超声传感器汇
集管 1 根、振动传感器汇集管 1 根。4 根汇集管汇
