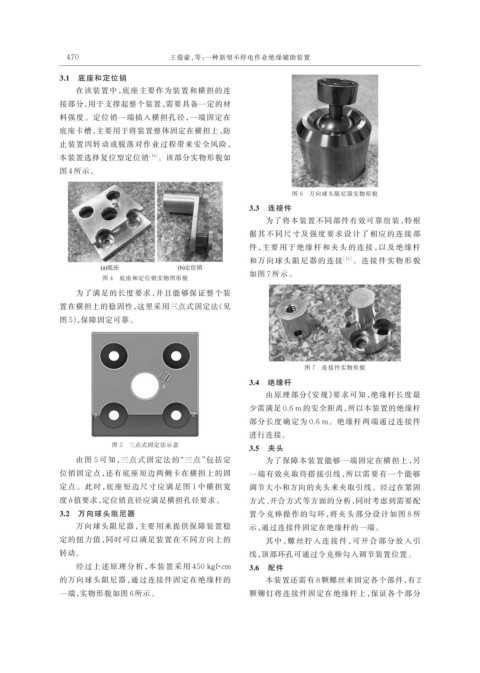

470 王俊豪，等：一种新型不停电作业绝缘辅助装置
3.1 底座和定位销
在该装置中，底座主要作为装置和横担的连
接部分，用于支撑起整个装置，需要具备一定的材
料强度。定位销一端插入横担孔径，一端固定在
底座卡槽，主要用于将装置整体固定在横担上，防
止装置因转动或脱落对作业过程带来安全风险，
本装置选择复位型定位销 ［14］ 。该部分实物形貌如
图 4 所示。
图 6 万向球头阻尼器实物形貌
3.3 连接件
为了将本装置不同部件有效可靠组装，特根
据其不同尺寸及强度要求设计了相应的连接部
件，主要用于绝缘杆和夹头的连接，以及绝缘杆
和万向球头阻尼器的连接 ［15］ 。连接件实物形貌
如图 7 所示。
图 4 底座和定位销实物图形貌
为了满足的长度要求，并且能够保证整个装
置在横担上的稳固性，这里采用三点式固定法（见
图 5），保障固定可靠。
图 7 连接件实物形貌
3.4 绝缘杆
由原理部分《安规》要求可知，绝缘杆长度最
少需满足 0.6 m 的安全距离，所以本装置的绝缘杆
部分长度确定为 0.6 m。绝缘杆两端通过连接件
进行连接。
图 5 三点式固定法示意
3.5 夹头
由图 5 可知，三点式固定法的“三点”包括定 为了保障本装置能够一端固定在横担上，另
位销固定点，还有底座短边两侧卡在横担上的固 一端有效夹取待搭接引线，所以需要有一个能够
定点。此时，底座短边尺寸应满足图 1 中横担宽 调节大小和方向的夹头来夹取引线。经过在紧固
度 b 值要求，定位销直径应满足横担孔径要求。 方式、开合方式等方面的分析，同时考虑到需要配
3.2 万向球头阻尼器 置令克棒操作的勾环，将夹头部分设计如图 8 所
万向球头阻尼器，主要用来提供保障装置稳 示，通过连接件固定在绝缘杆的一端。
定的扭力值，同时可以满足装置在不同方向上的 其中，螺丝拧入连接件，可开合部分放入引
转动。 线，顶部环孔可通过令克棒勾入调节装置位置。
经过上述原理分析，本装置采用 450 kgf·cm 3.6 配件
的万向球头阻尼器，通过连接件固定在绝缘杆的 本装置还需有 8 颗螺丝来固定各个部件，有 2
一端，实物形貌如图 6 所示。 颗铆钉将连接件固定在绝缘杆上，保证各个部分
