廖嘉彬，等：户内变电站消防系统布置及遥信改进方案研究 485

消防电源切换柜等动力设备与消防供水设备布置
于不同房间内，防止由于消防泵房内积水导致控
制柜进水断电等情况。
2.2 消防泵房布置改进
消防系统供水体量按照户内设备发生火情时
能够有效灭火设计，220 kV 某 S 站主变水喷淋系

－1
统补水量为 430 L·h ，而泵房间内仅设置一处集
水井，井内布置两台潜水泵，排水能力合计为 80
L·h 。一旦消防供水系统出现故障而泄压水，现
－1
有的设计方案难以保证泄压水被及时排出，因此为
了避免室内积水，有必要在后续新站设计时，尽量
［4］
将泵房间布置于地上，且位于设备区外围 。
在排水设计时，除常规排水管道外，还应考虑

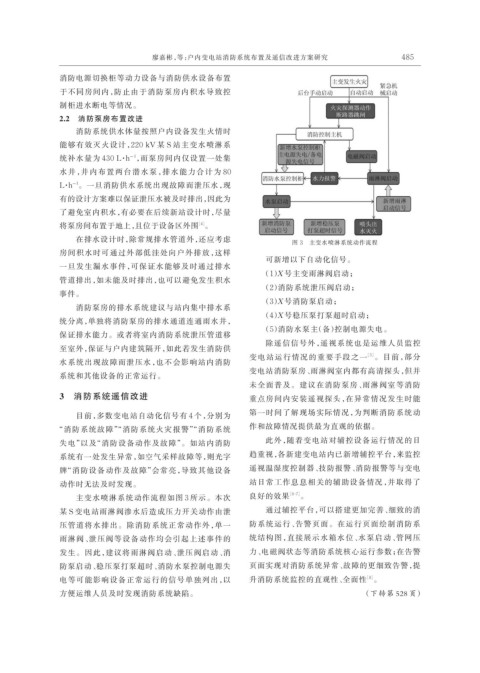

图 3 主变水喷淋系统动作流程
房间积水时可通过外部低洼处向户外排放，这样
可新增以下自动化信号。
一旦发生漏水事件，可保证水能够及时通过排水
（1）X 号主变雨淋阀启动；
管道排出，如未能及时排出，也可以避免发生积水
（2）消防系统泄压阀启动；
事件。
（3）X 号消防泵启动；
消防泵房的排水系统建议与站内集中排水系
（4）X 号稳压泵打泵超时启动；
统分离，单独将消防泵房的排水通道连通雨水井，
（5）消防水泵主（备）控制电源失电。
保证排水能力。或者将室内消防系统泄压管道移
除遥信信号外，遥视系统也是运维人员监控
至室外，保证与户内建筑隔开，如此若发生消防供
［5］
变电站运行情况的重要手段之一 。目前，部分
水系统出现故障而泄压水，也不会影响站内消防
变电站消防泵房、雨淋阀室内都有高清探头，但并
系统和其他设备的正常运行。
未全面普及。建议在消防泵房、雨淋阀室等消防
3 消防系统遥信改进 重点房间内安装遥视探头，在异常情况发生时能

第一时间了解现场实际情况，为判断消防系统动
目前，多数变电站自动化信号有 4 个，分别为
“消防系统故障”“消防系统火灾报警”“消防系统 作和故障情况提供最为直观的依据。
失电”以及“消防设备动作及故障”。如站内消防 此外，随着变电站对辅控设备运行情况的日
系统有一处发生异常，如空气采样故障等，则光字 趋重视，各新建变电站内已新增辅控平台，来监控
牌“消防设备动作及故障”会常亮，导致其他设备 遥视温湿度控制器、技防报警、消防报警等与变电

动作时无法及时发现。 站日常工作息息相关的辅助设备情况，并取得了
主变水喷淋系统动作流程如图 3 所示。本次 良好的效果 ［6-7］ 。
某 S 变电站雨淋阀渗水后造成压力开关动作由泄 通过辅控平台，可以搭建更加完善、细致的消
压管道将水排出。除消防系统正常动作外，单一 防系统运行、告警页面。在运行页面绘制消防系
雨淋阀、泄压阀等设备动作均会引起上述事件的 统结构图，直接展示水箱水位、水泵启动、管网压

发生。因此，建议将雨淋阀启动、泄压阀启动、消 力、电磁阀状态等消防系统核心运行参数；在告警
防泵启动、稳压泵打泵超时、消防水泵控制电源失 页面实现对消防系统异常、故障的更细致告警，提
［8］
电等可能影响设备正常运行的信号单独列出，以 升消防系统监控的直观性、全面性 。
方便运维人员及时发现消防系统缺陷。 （下转第 528 页）
