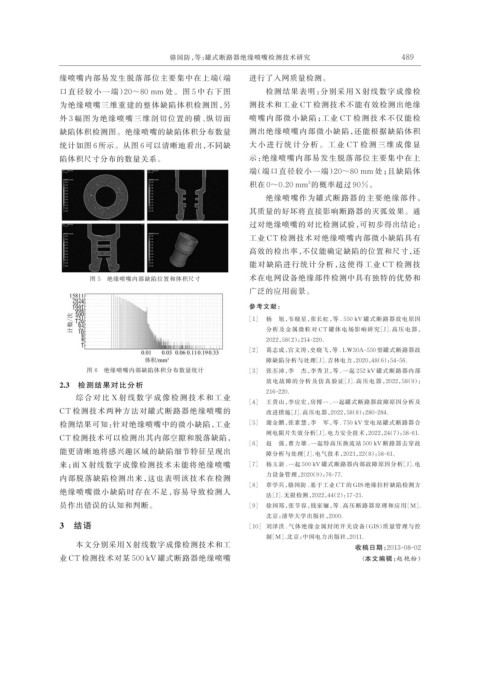

Page 67 - 电力与能源2023年第五期

骆国防，等：罐式断路器绝缘喷嘴检测技术研究 489

缘喷嘴内部易发生脱落部位主要集中在上端（端 进行了入网质量检测。
口直径较小一端）20～80 mm 处。图 5 中右下图 检测结果表明：分别采用 X 射线数字成像检
为绝缘喷嘴三维重建的整体缺陷体积检测图，另 测技术和工业 CT 检测技术不能有效检测出绝缘
外 3 幅图为绝缘喷嘴三维剖切位置的横、纵切面 喷嘴内部微小缺陷；工业 CT 检测技术不仅能检
缺陷体积检测图。绝缘喷嘴的缺陷体积分布数量 测出绝缘喷嘴内部微小缺陷，还能根据缺陷体积
统计如图 6 所示。从图 6 可以清晰地看出，不同缺 大 小 进 行 统 计 分 析 。 工 业 CT 检 测 三 维 成 像 显

陷体积尺寸分布的数量关系。 示：绝缘喷嘴内部易发生脱落部位主要集中在上
端（端口直径较小一端）20～80 mm 处；且缺陷体
积在 0～0.20 mm 的概率超过 90%。
3
绝缘喷嘴作为罐式断路器的主要绝缘部件，
其质量的好坏将直接影响断路器的灭弧效果。通
过对绝缘喷嘴的对比检测试验，可初步得出结论：
工业 CT 检测技术对绝缘喷嘴内部微小缺陷具有
高效的检出率，不仅能确定缺陷的位置和尺寸，还

能对缺陷进行统计分析，这使得工业 CT 检测技
图 5 绝缘喷嘴内部缺陷位置和体积尺寸 术在电网设备绝缘部件检测中具有独特的优势和
广泛的应用前景。
参考文献：
［1］ 杨 旭，韦晓星，张长虹，等 . 550 kV 罐式断路器放电原因
分析及金属微粒对 CT 罐体电场影响研究［J］ 高压电器，
.
2022，58（2）：214-220.
［2］ 葛志成，宫文涛，史晓飞，等 . LW30A-550 型罐式断路器故
障缺陷分析与处理［J］ 吉林电力，2020，48（6）：54-56.
.
图 6 绝缘喷嘴内部缺陷体积分布数量统计 ［3］ 张丕沛，李 杰，李秀卫，等 . 一起 252 kV 罐式断路器内部
.
2.3 检测结果对比分析 放电故障的分析及仿真验证［J］ 高压电器，2022，58（9）：
216-220.
综合对比 X 射线数字成像检测技术和工业
［4］ 王贵山，李应宏，房博一 . 一起罐式断路器故障原因分析及
CT 检测技术两种方法对罐式断路器绝缘喷嘴的 改进措施［J］ 高压电器，2022，58（8）：280-284.
.
检测结果可知：针对绝缘喷嘴中的微小缺陷，工业 ［5］ 谢金鹏，张素慧，李 军，等 . 750 kV 变电站罐式断路器合
闸电阻片失效分析［J］ 电力安全技术，2022，24（7）：58-61.
.
CT 检测技术可以检测出其内部空隙和脱落缺陷，
［6］ 赵 强，曹力雄 . 一起特高压换流站 500 kV 断路器击穿故
能更清晰地将感兴趣区域的缺陷细节特征呈现出 障分析与处理［J］ 电气技术，2021，22（8）：58-61.
.
来；而 X 射线数字成像检测技术未能将绝缘喷嘴 ［7］ 杨玉新 . 一起 500 kV 罐式断路器内部故障原因分析［J］ 电
.
力设备管理，2020（9）：76-77.
内部脱落缺陷检测出来，这也表明该技术在检测
［8］ 章学兵，骆国防 . 基于工业 CT 的 GIS 绝缘拉杆缺陷检测方
绝缘喷嘴微小缺陷时存在不足，容易导致检测人
法［J］ 无损检测，2022，44（2）：17-21.
.
员作出错误的认知和判断。 ［9］ 徐国郑，张节容，钱家骊，等 . 高压断路器原理和应用［M］.
北京：清华大学出版社，2000.
3 结语 ［10］ 刘泽洪 . 气体绝缘金属封闭开关设备（GIS）质量管理与控
制［M］ 北京：中国电力出版社，2011.
.
本文分别采用 X 射线数字成像检测技术和工 收稿日期：2013-08-02
业 CT 检测技术对某 500 kV 罐式断路器绝缘喷嘴 (本文编辑：赵艳粉）
