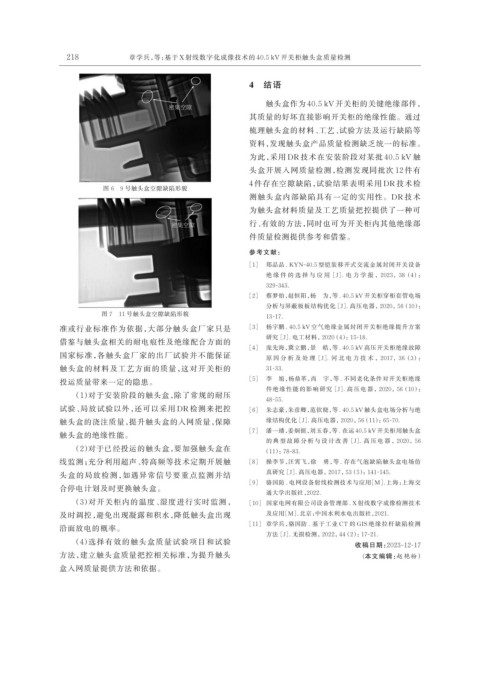

218             章学兵,等:基于 X 射线数字化成像技术的 40.5 kV 开关柜触头盒质量检测


                                                                 4 结语

                                                                     触头盒作为 40.5 kV 开关柜的关键绝缘部件,
                                                                 其质量的好坏直接影响开关柜的绝缘性能。通过
                                                                 梳理触头盒的材料、工艺、试验方法及运行缺陷等
                                                                 资料,发现触头盒产品质量检测缺乏统一的标准。
                                                                 为此,采用 DR 技术在安装阶段对某批 40.5 kV 触
                                                                 头盒开展入网质量检测,检测发现同批次 12 件有

                                                                 4 件存在空隙缺陷,试验结果表明采用 DR 技术检
                           图 6 9 号触头盒空隙缺陷形貌
                                                                 测触头盒内部缺陷具有一定的实用性。DR 技术
                                                                 为触头盒材料质量及工艺质量把控提供了一种可
                                                                 行、有效的方法,同时也可为开关柜内其他绝缘部
                                                                 件质量检测提供参考和借鉴。

                                                                 参考文献:
                                                                [1]  郑品品 . KYN-40.5 型铠装移开式交流金属封闭开关设备
                                                                     绝 缘 件 的 选 择 与 应 用 [J]  电 力 学 报 ,2023,38 (4):
                                                                                        .


                                                                     329-343.
                                                                [2]  蔡梦怡,赵恒阳,杨     为,等 . 40.5 kV 开关柜穿柜套管电场
                                                                     分析与屏蔽极板结构优化 [J] 高压电器,2020,56 (10):


                                                                                         .
                           图 7 11 号触头盒空隙缺陷形貌
                                                                     13-17.
                准或行业标准作为依据,大部分触头盒厂家只是                           [3]  杨宇鹏 . 40.5 kV 空气绝缘金属封闭开关柜绝缘提升方案


                                                                     研究 [J] 电工材料,2020 (4):15-18.
                                                                           .
                借鉴与触头盒相关的耐电痕性及绝缘配合方面的
                                                                [4]  庞先海,冀立鹏,景     皓,等 . 40.5 kV 高压开关柜绝缘故障
                国家标准,各触头盒厂家的出厂试验并不能保证                                原 因 分 析 及 处 理 [J]  河 北 电 力 技 术 ,2017,36 (3):

                                                                                    .

                触头盒的材料及工艺方面的质量,这对开关柜的                                31-33.
                投运质量带来一定的隐患。                                    [5]  李  旭,杨鼎革,尚    宇,等 . 不同老化条件对开关柜绝缘
                                                                     件 绝 缘 性 能 的 影 响 研 究 [J] 高 压 电 器 ,2020,56 (10):

                                                                                         .

                    (1)对于安装阶段的触头盒,除了常规的耐压
                                                                     48-55.
                试验、局放试验以外,还可以采用 DR 检测来把控                        [6]  朱志豪,朱彦卿,范钦晓,等 . 40.5 kV 触头盒电场分析与绝


                                                                                .

                触头盒的浇注质量,提升触头盒的入网质量,保障                               缘结构优化 [J] 高压电器,2020,56 (11):65-70.
                                                                [7]  潘一璠,姜炯挺,刘玉春,等 . 在运 40.5 kV 开关柜用触头盒
                触头盒的绝缘性能。
                                                                                             .


                                                                     的 典 型 故 障 分 析 与 设 计 改 善 [J] 高 压 电 器 ,2020,56
                    (2)对于已经投运的触头盒,要加强触头盒在

                                                                    (11):78-83.
                线监测;充分利用超声、特高频等技术定期开展触                          [8]  操李节,汪霄飞,徐     勇, 等 . 存在气泡缺陷触头盒电场仿



                                                                            .
                头盒的局放检测,如遇异常信号要重点监测并结                                真研究 [J] 高压电器,2017,53 (5):141-145.
                                                                [9]  骆国防 . 电网设备射线检测技术与应用[M] 上海:上海交
                                                                                                   .
                合停电计划及时更换触头盒。
                                                                     通大学出版社,2022.
                    (3)对开关柜内的温度、湿度进行实时监测,                       [10] 国家电网有限公司设备管理部 . X 射线数字成像检测技术
                及时调控,避免出现凝露和积水,降低触头盒出现                               及应用[M] 北京:中国水利水电出版社,2021.
                                                                             .
                                                                [11] 章学兵,骆国防 . 基于工业 CT 的 GIS 绝缘拉杆缺陷检测
                沿面放电的概率。

                                                                           .
                                                                     方法 [J] 无损检测,2022,44 (2):17-21.


                    (4)选择有效的触头盒质量试验项目和试验
                                                                                            收稿日期:2023-12-17
                方法,建立触头盒质量把控相关标准,为提升触头                                                        (本文编辑:赵艳粉)
                盒入网质量提供方法和依据。
