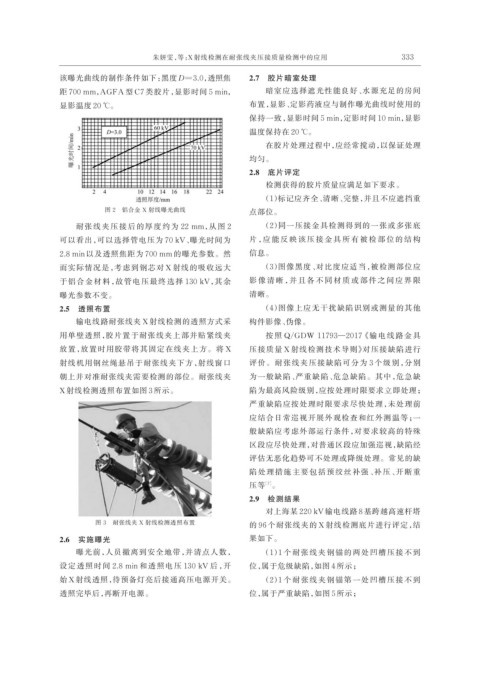

朱妍雯，等：X 射线检测在耐张线夹压接质量检测中的应用 333

该曝光曲线的制作条件如下：黑度 D=3.0，透照焦 2.7 胶片暗室处理
距 700 mm，AGFA 型 C7 类胶片，显影时间 5 min， 暗室应选择遮光性能良好、水源充足的房间
显影温度 20 ℃。 布置，显影、定影药液应与制作曝光曲线时使用的
保持一致，显影时间 5 min，定影时间 10 min，显影
温度保持在 20 ℃。
在胶片处理过程中，应经常搅动，以保证处理

均匀。
2.8 底片评定
检测获得的胶片质量应满足如下要求。
（1）标记应齐全、清晰、完整，并且不应遮挡重
图 2 铝合金 X 射线曝光曲线 点部位。

耐张线夹压接后的厚度约为 22 mm，从图 2 （2）同一压接金具检测得到的一张或多张底
可以看出，可以选择管电压为 70 kV、曝光时间为 片 ，应 能 反 映 该 压 接 金 具 所 有 被 检 部 位 的 结 构
2.8 min 以及透照焦距为 700 mm 的曝光参数。然 信息。
而实际情况是，考虑到钢芯对 X 射线的吸收远大 （3）图像黑度、对比度应适当，被检测部位应
于铝合金材料，故管电压最终选择 130 kV，其余 影 像 清 晰 ，并 且 各 不 同 材 质 或 部 件 之 间 应 界 限
曝光参数不变。 清晰。

2.5 透照布置 （4）图像上应无干扰缺陷识别或测量的其他
输电线路耐张线夹 X 射线检测的透照方式采 构件影像、伪像。
用单壁透照，胶片置于耐张线夹上部并贴紧线夹 按照 Q/GDW 11793—2017 《输电线路金具
放置，放置时用胶带将其固定在线夹上方。将 X 压接质量 X 射线检测技术导则》对压接缺陷进行
射线机用钢丝绳悬吊于耐张线夹下方，射线窗口 评价。耐张线夹压接缺陷可分为 3 个级别，分别

朝上并对准耐张线夹需要检测的部位。耐张线夹 为一般缺陷、严重缺陷、危急缺陷。其中，危急缺
X 射线检测透照布置如图 3 所示。 陷为最高风险级别，应按处理时限要求立即处理；
严重缺陷应按处理时限要求尽快处理，未处理前
应结合日常巡视开展外观检查和红外测温等；一
般缺陷应考虑外部运行条件，对要求较高的特殊
区段应尽快处理，对普通区段应加强巡视，缺陷经
评估无恶化趋势可不处理或降级处理。常见的缺

陷处理措施主要包括预绞丝补强、补压、开断重
［7］
压等 。
2.9 检测结果
对上海某 220 kV 输电线路 8 基跨越高速杆塔
图 3 耐张线夹 X 射线检测透照布置 的 96 个耐张线夹的 X 射线检测底片进行评定，结
2.6 实施曝光 果如下。

曝光前，人员撤离到安全地带，并清点人数， （1）1 个耐张线夹钢锚的两处凹槽压接不到
设定透照时间 2.8 min 和透照电压 130 kV 后，开 位，属于危级缺陷，如图 4 所示；
始 X 射线透照，待预备灯亮后接通高压电源开关。 （2）1 个耐张线夹钢锚第一处凹槽压接不到
透照完毕后，再断开电源。 位，属于严重缺陷，如图 5 所示；
