338 董楚然，等：变电站直流系统接地故障的危害及处理

（2）了解直流回路是否有人工作而造成接地，
并立即停止在二次回路上的一切工作。
（3）处理直流接地工作时，值班人员不得拆动
任何直流回路或继保二次小线。
（4）当直流接地，绝缘监测装置检测到某一支
路时，汇报高调及有关调度，当继保人员来处理时
需拉开直流电源，对不影响继保动作的如信号直

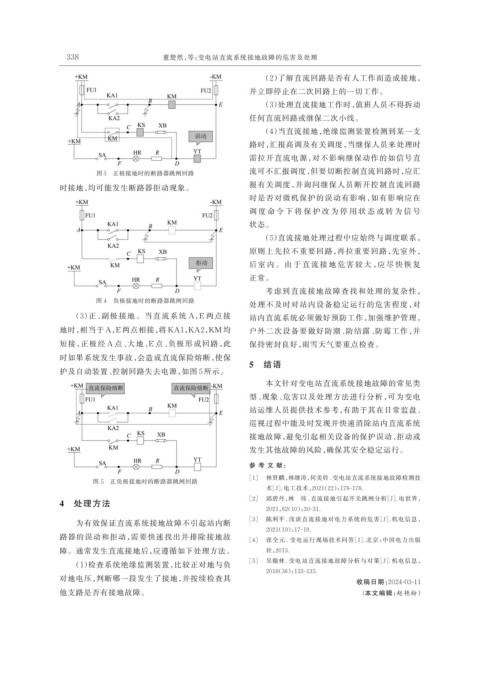

图 3 正极接地时的断路器跳闸回路 流可不汇报调度，但要切断控制直流回路时，应汇
时接地，均可能发生断路器拒动现象。 报有关调度，并询问继保人员断开控制直流回路
时是否对微机保护的误动有影响，如有影响应在
调 度 命 令 下 将 保 护 改 为 停 用 状 态 或 转 为 信 号
状态。
（5）直流接地处理过程中应始终与调度联系，
原则上先拉不重要回路，再拉重要回路，先室外，

后 室 内 。 由 于 直 流 接 地 危 害 较 大 ，应 尽 快 恢 复
正常。
考虑到直流接地故障查找和处理的复杂性，
图 4 负极接地时的断路器跳闸回路
处理不及时对站内设备稳定运行的危害程度，对
（3）正、副极接地。当直流系统 A，E 两点接 站内直流系统必须做好预防工作，加强维护管理，
地时，相当于 A，E 两点相接，将 KA1，KA2，KM 均 户外二次设备要做好防潮、防结露、防霉工作，并
短接，正极经 A 点、大地、E 点、负极形成回路，此 保持密封良好，雨雪天气要重点检查。
时如果系统发生事故，会造成直流保险熔断，使保
5 结语
护及自动装置、控制回路失去电源，如图 5 所示。
本文针对变电站直流系统接地故障的常见类

型、现象、危害以及处理方法进行分析，可为变电
站运维人员提供技术参考，有助于其在日常监盘、
巡视过程中能及时发现并快速消除站内直流系统
接地故障，避免引起相关设备的保护误动、拒动或
发生其他故障的风险，确保其安全稳定运行。

参 考 文 献：
［1］ 林贤麟，林继涛，何美铃 . 变电站直流系统接地故障检测技
图 5 正负极接地时的断路器跳闸回路
.
术［J］ 电工技术，2021（22）：176-178.
［2］ 邱碧丹，林 炜 . 直流接地引起开关跳闸分析［J］ 电世界，
.
4 处理方法
2021，62（10）：30-31.
［3］ 陈利平 . 浅谈直流接地对电力系统的危害［J］ 机电信息，
.
为有效保证直流系统接地故障不引起站内断
2021（19）：17-19.
路器的误动和拒动，需要快速找出并排除接地故 ［4］ 张全元 . 变电运行现场技术问答［J］ 北京：中国电力出版
.
障。通常发生直流接地后，应遵循如下处理方法。 社，2013.
［5］ 吴翰林 . 变电站直流接地故障分析与对策［J］ 机电信息，
.
（1）检查系统绝缘监测装置，比较正对地与负
2018（36）：133-135.
对地电压，判断哪一段发生了接地，并按续检查其
收稿日期：2024-03-11
他支路是否有接地故障。 (本文编辑：赵艳粉）
