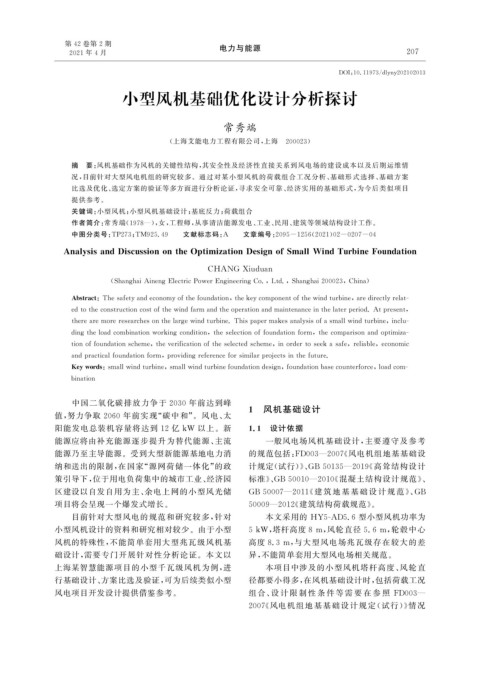

第 42 卷第 2 期                           电力与能源
                  2021 年 4 月                                                                         2 7
                                                                                                      0
                                                                                     DOI : 10.11973 / dl y n y 202102013

                               小型风机基础优化设计分析探讨



                                                        常秀端

                                           ( 上海艾能电力工程有限公司, 上海  200023 )

                   摘   要: 风机基础作为风机的关键性结构, 其安全性及经济性直接关系到风电场的建设成本以及后期运维情
                   况, 目前针对大型风电机组的研究较多。通过对某小型风机的荷载组合工况分析、 基础形式选择、 基础方案
                   比选及优化、 选定方案的验证等多方面进行分析论证, 寻求安全可靠、 经济实用的基础形式, 为今后类似项目
                   提供参考。
                   关键词: 小型风机; 小型风机基础设计; 基底反力; 荷载组合
                   作者简介: 常秀端( 1978 —), 女, 工程师, 从事清洁能源发电、 工业、 民用、 建筑等领域结构设计工作。
                   中图分类号: TP273 ; TM925.49   文献标志码: A   文章编号: 2095-1256 ( 2021 ) 02-0207-04
                Anal y sisandDiscussionontheO p timizationDesi g nofSmallWindTurbineFoundation


                                                    CHANGXiuduan
                            ( Shan g haiAinen gElectricPowerEn g ineerin gCo. , Ltd. , Shan g hai200023 , China )

                  Abstract : Thesafet y andeconom y ofthefoundation , theke y com p onentofthewindturbine , aredirectl y relat-
                  edtotheconstructioncostofthewindfarmandtheo p erationandmaintenanceinthelater p eriod.At p resent ,
                  therearemoreresearchesonthelar g ewindturbine.This p a p ermakesanal y sisofasmallwindturbine , inclu-
                  din g theloadcombinationworkin gcondition , theselectionoffoundationform , thecom p arisonando p timiza-
                  tionoffoundationscheme , theverificationoftheselectedscheme , inordertoseekasafe , reliable , economic
                  andp racticalfoundationform , p rovidin g referenceforsimilar p ro j ectsinthefuture.
                  Ke ywords : smallwindturbine , smallwindturbinefoundationdesi g n , foundationbasecounterforce , loadcom-
                  bination


                 中国二氧化碳排放力争于 2030 年前达到峰
              值, 努力争取 2060 年前实现“ 碳中和”。风电、 太                   1  风机基础设计
              阳能发电总装机容量将达到 12 亿 kW 以上。新                       1.1  设计依据
              能源应将由补充能源逐步提升为替代能源、 主流                               一般风电场风机基础设计, 主要遵守及参考
              能源乃至主导能源。受到大型新能源基地电力消                            的规范包括: FD003 — 2007 《 风电机组地基基础设
              纳和送出的限制, 在国家“ 源网荷储一体化” 的政                        计规定( 试行)》、 GB50135 — 2019 《 高耸结构设计
              策引导下, 位于用电负荷集中的城市工业、 经济园                         标准》、 GB50010 — 2010 《 混凝土结构设计规范》、
              区建设以自发自用为主、 余电上网的小型风光储                          GB50007 — 2011 《 建 筑 地 基 基 础 设 计 规 范》、 GB
              项目将会呈现一个爆发式增长。                                  50009 — 2012 《 建筑结构荷载规范》。
                   目前针对大型风电的规范和研究较多, 针对                            本文采用的 HY5-AD5.6 型小型风机功率为
              小型风机设计的资料和研究相对较少。由于小型                           5kW , 塔杆高度 8m , 风轮直径 5.6m , 轮毂中心
              风机的特殊性, 不能简单套用大型兆瓦级风机基                           高度 8.3m , 与大型风电场兆瓦级存在较大的差
              础设计, 需要专门开展针对性分析论证。本文以                           异, 不能简单套用大型风电场相关规范。
              上海某智慧能源项目的小型千瓦级风机为例, 进                               本项目中涉及的小型风机塔杆高度、 风轮直
              行基础设计、 方案比选及验证, 可为后续类似小型                         径都要小得多, 在风机基础设计时, 包括荷载工况

              风电项目开发设计提供借鉴参考。                                  组合、 设 计 限 制 性 条 件 等 需 要 在 参 照 FD003 —
                                                              2007 《 风电机组地基基础设 计规定 ( 试行)》 情况
