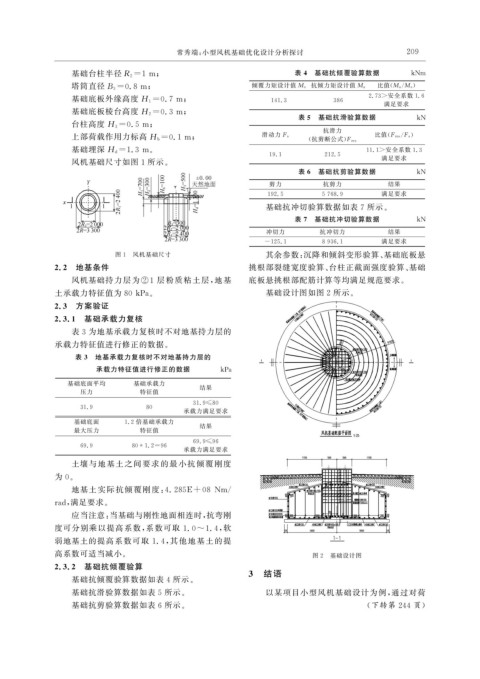

常秀端: 小型风机基础优化设计分析探讨 2 9
0
基础台柱半径 R 2=1m ; 表 4 基础抗倾覆验算数据 kNm
塔筒直径 B 3=0.8m ; 倾覆力矩设计值 M s 抗倾力矩设计值 M a 比值( M a / M s )
基础底板外缘高度 H 1=0.7m ; 141.3 386 2.73> 安全系数 1.6
满足要求
基础底板棱台高度 H 2=0.3m ;
表 5 基础抗滑验算数据 kN
台柱高度 H 3=0.5m ;
抗滑力
上部荷载作用力标高 Hb=0.1m ; 滑动力 F s 比值( F res / F s )
( 抗剪断公式) F res
基础埋深 Hd=1.3m 。 11.1> 安全系数 1.3
19.1 212.5 满足要求
风机基础尺寸如图 1 所示。
表 6 基础抗剪验算数据 kN
剪力 抗剪力 结果
192.5 5768.9 满足要求
基础抗冲切验算数据如表 7 所示。
表 7 基础抗冲切验算数据 kN

冲切力 抗冲切力 结果
满足要求
-125.1 8936.1
图 1 风机基础尺寸 其余参数: 沉降和倾斜变形验算、 基础底板悬
2.2 地基条件 挑根部裂缝宽度验算、 台柱正截面强度验算、 基础
风机基础持力层为 ②1 层粉质粘土层, 地基 底板悬挑根部配筋计算等均满足规范要求。
土承载力特征值为 80kPa 。 基础设计图如图 2 所示。
2.3 方案验证
2.3.1 基础承载力复核
表 3 为地基承载力复核时不对地基持力层的
承载力特征值进行修正的数据。
表 3 地基承载力复核时不对地基持力层的
承载力特征值进行修正的数据 kPa
基础底面平均 基础承载力 结果
压力 特征值
31.9≤80
31.9 80
承载力满足要求
基础底面 1.2 倍基础承载力 结果
最大压力 特征值
69.9≤96
69.9 80*1.2=96
承载力满足要求
土壤与地基土之 间要求的最小抗倾覆刚度

为 0 。
地基土实际 抗倾覆刚度: 4.285E+08 Nm /
rad , 满足要求。
应当注意: 当基础与刚性地面相连时, 抗弯刚
度可分别乘以提高系数, 系数可取 1.0~1.4 , 软
弱地基土的提高系数可取 1.4 , 其他地基土的提

高系数可适当减小。 图 2 基础设计图
2.3.2 基础抗倾覆验算
3 结语
基础抗倾覆验算数据如表 4 所示。
基础抗滑验算数据如表 5 所示。 以某项目小型风机基础设计为例, 通过对荷
基础抗剪验算数据如表 6 所示。 ( 下转第 244 页)
