孙 鹏, 等: 油管泄漏的声场特性计算与分析 2 3
1
油管轴向, 越接近泄漏孔正下方, 声压级的峰值越
大, 而沿管道径向, 越接近泄漏孔, 声压级的峰值
越大。
3.3 压差对声场的影响
图 7 、 图 8 分别为压差 3 , 4 , 5 , 6 MPa 时的声
源区域的平均声压级频谱和油管中心处场点的声
压级频谱。

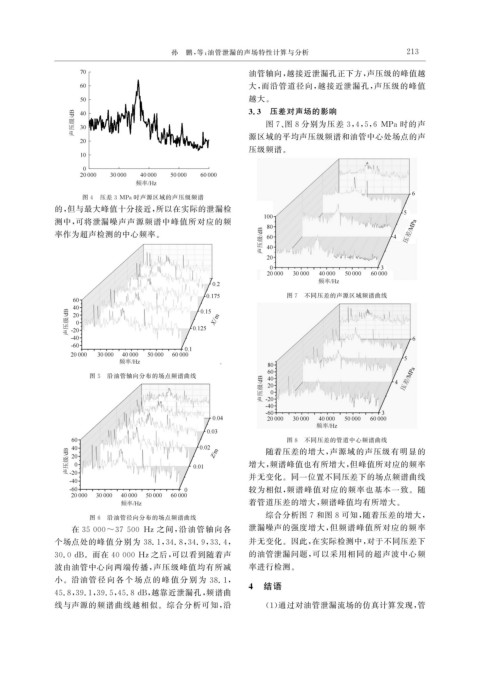

图 4 压差 3 MPa时声源区域的声压级频谱
的, 但与最大峰值十分接近, 所以在实际的泄漏检
测中, 可将泄漏噪声声源频谱中峰值所对应的频
率作为超声检测的中心频率。
图 7 不同压差的声源区域频谱曲线
图 5 沿油管轴向分布的场点频谱曲线
图 8 不同压差的管道中心频谱曲线
随着压差的增大, 声源域的声压级有明显的
增大, 频谱峰值也有所增大, 但峰值所对应的频率
并无变化。同一位置不同压差下的场点频谱曲线
较为相似, 频谱峰值对应的频率也基本一致。随
着管道压差的增大, 频谱峰值均有所增大。
图 6 沿油管径向分布的场点频谱曲线 综合分析图 7 和图 8 可知, 随着压差的增大,
在 35000~37500 Hz 之间, 沿油管轴向各 泄漏噪声的强度增大, 但频谱峰值所对应的频率
个场点处的峰值分别为 38.1 , 34.8 , 34.9 , 33.4 , 并无变化。因此, 在实际检测中, 对于不同压差下
30.0dB 。而在 40000Hz之后, 可以看到随着声 的油管泄漏问题, 可以采用相同的超声波中心频
波由油管中心向两端传播, 声压级峰值均有所减 率进行检测。
小。沿油管 径 向 各 个 场 点 的 峰 值 分 别 为 38.1 ,
4 结语
45.8 , 39.1 , 39.5 , 45.8dB , 越靠近泄漏孔, 频谱曲
线与声源的频谱曲线越相似。综合分析可知, 沿 ( 1 ) 通过对油管泄漏流场的仿真计算发现, 管
