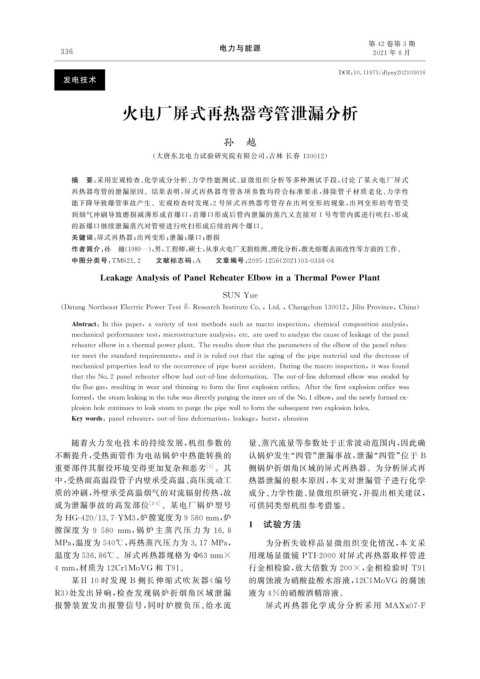

Page 74 - 电力与能源2021年第三期

第 42 卷第 3 期
电力与能源
3 3 6 2021 年 6 月

DOI : 10.11973 / dl y n y 202103016
发电技术

火电厂屏式再热器弯管泄漏分析

孙 越

( 大唐东北电力试验研究院有限公司, 吉林 长春 130012 )

摘 要: 采用宏观检查、 化学成分分析、 力学性能测试、 显微组织分析等多种测试手段, 讨论了某火电厂屏式
再热器弯管的泄漏原因。结果表明: 屏式再热器弯管各项参数均符合标准要求, 排除管子材质老化、 力学性
能下降导致爆管事故产生。宏观检查时发现, 2 号屏式再热器弯管存在出列变形的现象, 出列变形的弯管受
到烟气冲刷导致磨损减薄形成首爆口, 首爆口形成后管内泄漏的蒸汽又直接对 1 号弯管内弧进行吹扫, 形成
的新爆口继续泄漏蒸汽对管壁进行吹扫形成后续的两个爆口。
关键词: 屏式再热器; 出列变形; 泄漏; 爆口; 磨损
作者简介: 孙 越( 1989 —), 男, 工程师, 硕士, 从事火电厂无损检测、 理化分析, 激光熔覆表面改性等方面的工作。
中图分类号: TM621.2 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 03-0336-04
Leaka g eAnal y sisofPanelReheaterElbowinaThermalPowerPlant

SUN Yue
( Datan gNortheastElectricPowerTest& ResearchInstituteCo. , Ltd. , Chan g chun130012 , JilinProvince , China )

Abstract : Inthisp a p er , avariet yoftestmethodssuchasmacroins p ection , chemicalcom p ositionanal y sis ,
mechanical p erformancetest , microstructureanal y sis , etc.areusedtoanal y zethecauseofleaka g eofthe p anel
reheaterelbowinathermal p ower p lant.Theresultsshowthatthe p arametersoftheelbowofthe p anelrehea-
termeetthestandardre q uirements , anditisruledoutthatthea g in gofthep i p ematerialandthedecreaseof
mechanical p ro p ertiesleadtotheoccurrenceof p i p eburstaccident.Durin g themacroins p ection , itwasfound
thattheNo.2p anelreheaterelbowhadout-of-linedeformation.Theout-of-linedeformedelbow waserodedb y
theflue g as , resultin g inwearandthinnin g toformthefirstex p losionorifice.Afterthefirstex p losionorificewas
formed , thesteamleakin g inthetubewasdirectl yp ur g in g theinnerarcoftheNo.1elbow , andthenewl y formedex-
p losionholecontinuestoleaksteamtop ur g ethe p i p ewalltoformthesubse q uenttwoex p losionholes.
Ke ywords : p anelreheater , out-of-linedeformation , leaka g e , burst , abrasion

随着火力发电技术的持续发展, 机组参数的 量、 蒸汽流量等参数处于正常波动范围内, 因此确
不断提升, 受热面管作为电站锅炉中热能转换的 认锅炉发生“ 四管” 泄漏事故, 泄漏“ 四管” 位于 B
重要部件其服役环境变得更加复杂和恶劣 [ 1 ] 。其 侧锅炉折烟角区域的屏式再热器。为分析屏式再
中, 受热面高温段管子内壁承受高温、 高压流动工 热器泄漏的根本原因, 本文对泄漏管子进行化学
质的冲刷, 外壁承受高温烟气的对流辐射传热, 故 成分、 力学性能、 显微组织研究, 并提出相关建议,
成为泄漏事故的高发部位 [ 2-3 ] 。某电厂锅炉型号 可供同类型机组参考借鉴。
为 HG-420 / 13.7-YM3 , 炉膛宽度为9580mm , 炉
1 试验方法
膛深度 为 9580 mm , 锅 炉 主 蒸 汽 压 力 为 16.8
MPa , 温度为 540℃ , 再热蒸汽压力为 3.17 MPa , 为分析失效样品显微组织变化情况, 本文采
温度为536.86℃ 。屏式再热器规格为 Φ63mm× 用现场显微镜 PTI-2000 对屏式再热器取样管进
4mm , 材质为 12Cr1MoVG 和 T91 。 行金相检验, 放大倍数为 200× , 金相检验时 T91
某日 10 时发现 B 侧长 伸缩式吹灰器( 编号 的腐蚀液为硝酸盐酸水溶液, 12C1MoVG 的腐蚀
R3 ) 处发出异响, 检查发现锅炉折烟角区域泄漏 液为 4% 的硝酸酒精溶液。
报警装置发出报警信号, 同时炉膛负压、 给水流 屏式再 热 器 化 学 成 分 分 析 采 用 MAXx07-F
