Page 76 - 电力与能源2021年第三期

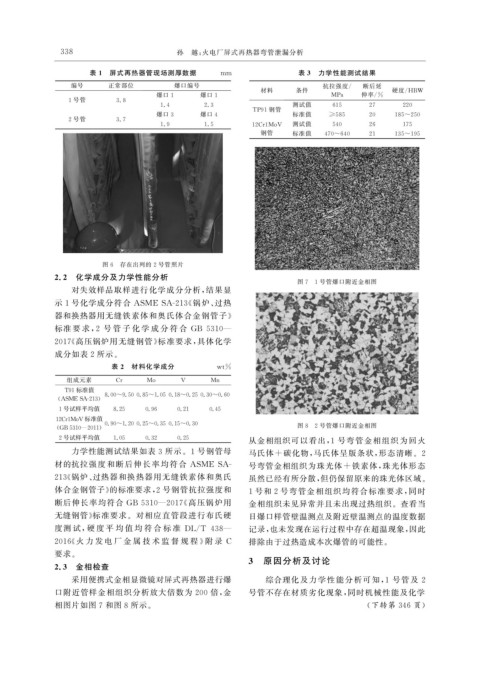

3 3 8 孙 越: 火电厂屏式再热器弯管泄漏分析

表 1 屏式再热器管现场测厚数据 mm 表 3 力学性能测试结果
编号 正常部位 爆口编号 抗拉强度 / 断后延
材料 条件 硬度 / HBW
爆口 1 爆口 1 MPa 伸率 / %
1 号管 3.8
1.4 2.3 测试值 615 27 220
TP91 钢管
爆口 3 爆口 4 标准值 ≥585 20 185~250
2 号管 3.7
1.9 1.5 12Cr1MoV 测试值 540 26 175
钢管 标准值 470~640 21 135~195

图 6 存在出列的 2 号管照片
2.2 化学成分及力学性能分析
图 7 1 号管爆口附近金相图
对失效样品取样进行化学成分分析, 结果显
示 1 号化学成分符合 ASMESA-213 《 锅炉、 过热
器和换热器用无缝铁素体和奥氏体合金钢管子》
标准 要 求, 2 号 管 子 化 学 成 分 符 合 GB5310 —
2017 《 高压锅炉用无缝钢管》 标准要求, 具体化学
成分如表 2 所示。
表 2 材料化学成分 wt%
组成元素 Cr Mo V Mn
T91标准值
8.00~9.500.85~1.050.18~0.250.30~0.60
( ASMESA-213 )
1号试样平均值 8.25 0.96 0.21 0.45
12Cr1MoV 标准值
0.90~1.200.25~0.350.15~0.30 图 8 2 号管爆口附近金相图
( GB5310 — 2011 )
2号试样平均值 1.05 0.32 0.25 从金相组织可以看出, 1 号弯管金相组织为回火
力学性能测试结果如表 3 所示。 1 号钢管母 马氏体 + 碳化物, 马氏体呈版条状, 形态清晰。 2

材的抗拉强度 和断后伸长率均符合 ASMESA- 号弯管金相组织为珠光体 + 铁素体, 珠光体形态
213 《 锅炉、 过热器和换热器用无缝铁素体和奥氏 虽然已经有所分散, 但仍保留原来的珠光体区域。
体合金钢管子》 的标准要求, 2 号钢管抗拉强度和 1 号和 2 号弯管金相组织均符合标准要求, 同时
断后伸长率均符合 GB5310 — 2017 《 高压锅炉用 金相组织未见异常并且未出现过热组织。查看当
无缝钢管》 标准要求。对相应直管段进行布氏硬 日爆口样管壁温测点及附近壁温测点的温度数据
度测 试, 硬 度 平 均 值 均 符 合 标 准 DL / T 438 — 记录, 也未发现在运行过程中存在超温现象, 因此

2016 《 火 力 发 电 厂 金 属 技 术 监 督 规 程 》 附 录 C 排除由于过热造成本次爆管的可能性。
要求。
2.3 金相检查 3 原因分析及讨论
采用便携式金相显微镜对屏式再热器进行爆 综合理化及力学性能分析可 知, 1 号 管 及 2
口附近管样金相组织分析放大倍数为 200 倍, 金 号管不存在材质劣化现象, 同时机械性能及化学
相图片如图 7 和图 8 所示。 ( 下转第 346 页)
