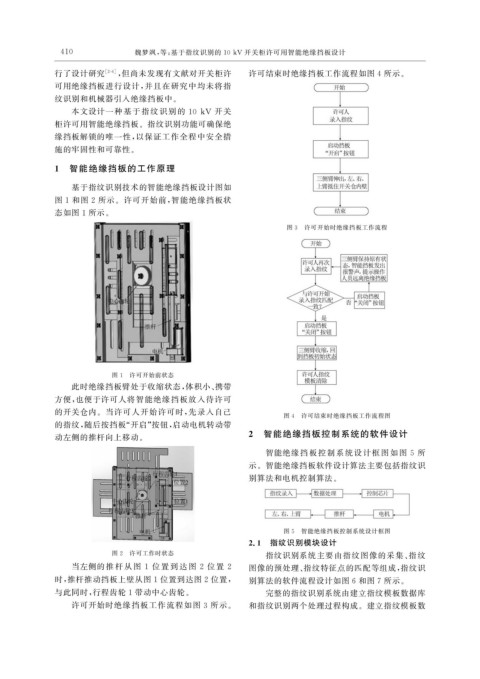

4 1 0 魏梦飒, 等: 基于指纹识别的 10kV 开关柜许可用智能绝缘挡板设计
行了设计研究 [ 2-6 ] , 但尚未发现有文献对开关柜许 许可结束时绝缘挡板工作流程如图 4 所示。
可用绝缘挡板进行设计, 并且在研究中均未将指
纹识别和机械器引入绝缘挡板中。
本文设计一种基于指纹识别的 10kV 开关
柜许可用智能绝缘挡板。指纹识别功能可确保绝
缘挡板解锁的唯一性, 以保证工作全程中安全措
施的牢固性和可靠性。
1 智能绝缘挡板的工作原理
基于指纹识别技术的智能绝缘挡板设计图如
图 1 和图 2 所示。许可开始前, 智能绝缘挡板状
态如图 1 所示。
图 3 许可开始时绝缘挡板工作流程
图 1 许可开始前状态
此时绝缘挡板臂处于收缩状态, 体积小、 携带
方便, 也便于许可人将智能绝缘挡板放入待许可
的开关仓内。当许可人开始许可时, 先录入自己
图 4 许可结束时绝缘挡板工作流程图
的指纹, 随后按挡板“ 开启” 按钮, 启动电机转动带
2 智能绝缘挡板控制系统的软件设计
动左侧的推杆向上移动。
智能绝缘挡板控制系统设计 框 图 如 图 5 所
示。智能绝缘挡板软件设计算法主要包括指纹识
别算法和电机控制算法。
图 5 智能绝缘挡板控制系统设计框图
2.1 指纹识别模块设计
图 2 许可工作时状态 指纹识别系统主要由指纹图像的采集、 指纹
当左侧的 推 杆 从 图 1 位 置 到 达 图 2 位 置 2 图像的预处理、 指纹特征点的匹配等组成, 指纹识
时, 推杆推动挡板上壁从图 1 位置到达图 2 位置, 别算法的软件流程设计如图 6 和图 7 所示。
与此同时, 行程齿轮 1 带动中心齿轮。 完整的指纹识别系统由建立指纹模板数据库
许可开始时绝缘挡板工作流程如图 3 所示。 和指纹识别两个处理过程构成。建立指纹模板数
