魏梦飒, 等: 基于指纹识别的 10kV 开关柜许可用智能绝缘挡板设计 4 1
1
启” 按钮时挡板启动, 电机工作, 当三侧臂碰到开
关仓内壁时, 会反馈给电机一个终止信号, 此时电
机停止, 挡板处于许可状态。
当许可结束后, 许可人按下启动挡板“ 关闭”
按钮时, 此时通过一个逻辑与信号, 只有当启动电
机信号和指纹识别匹配一致、 信号都为真时, 电机
转动。否则, 电机不工作。当电机工作时, 电机通
过三侧臂的限位开关反馈给电机一个终止信号,
此时电机停止。

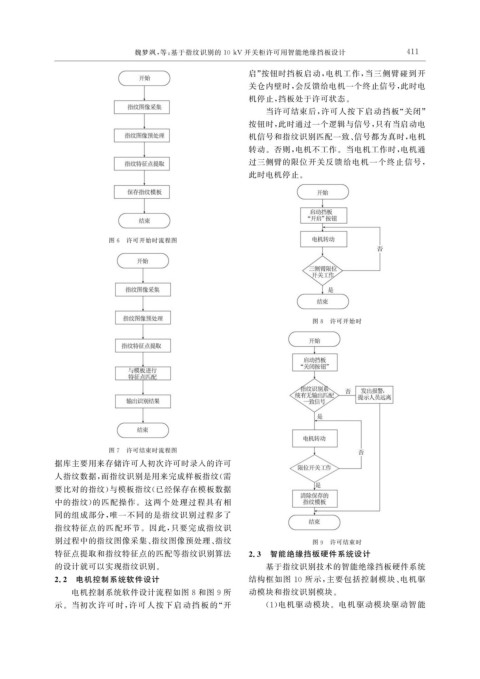

图 6 许可开始时流程图
图 8 许可开始时
图 7 许可结束时流程图
据库主要用来存储许可人初次许可时录入的许可
人指纹数据, 而指纹识别是用来完成样板指纹( 需
要比对的指纹) 与模板指纹( 已经保存在模板数据
中的指纹) 的匹配操作。这两个处理过程具有相
同的组成部分, 唯一不同的是指纹识别过程多了
指纹特征点的匹配环节。因此, 只要完成指纹识
别过程中的指纹图像采集、 指纹图像预处理、 指纹 图 9 许可结束时
特征点提取和指纹特征点的匹配等指纹识别算法 2.3 智能绝缘挡板硬件系统设计
的设计就可以实现指纹识别。 基于指纹识别技术的智能绝缘挡板硬件系统
2.2 电机控制系统软件设计 结构框如图 10 所示, 主要包括控制模块、 电机驱
电机控制系统软件设计流程如图 8 和图 9 所 动模块和指纹识别模块。
示。当初次许可 时, 许可 人按下启动挡板的“ 开 ( 1 ) 电机驱动模块。电机驱动模块驱动智能
