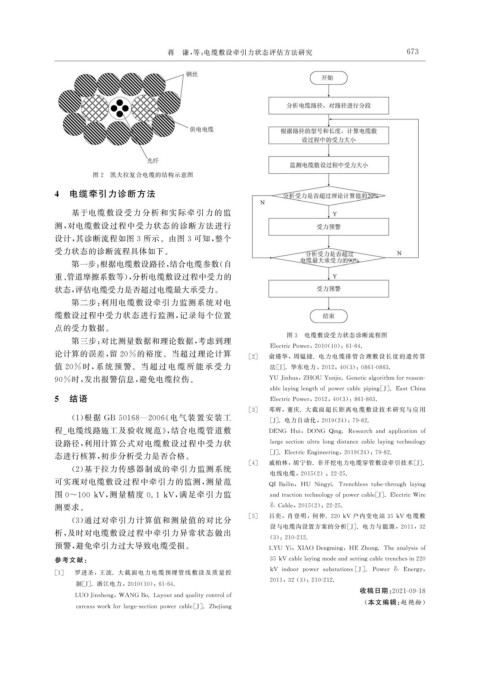

Page 65 - 电力与能源2021年第六期

蒋 谦, 等: 电缆敷设牵引力状态评估方法研究 6 3
7

图 2 凯夫拉复合电缆的结构示意图
4 电缆牵引力诊断方法

基于电缆敷设受力分析和实 际 牵 引 力 的 监
测, 对电缆敷设过程中受力状态的诊断方法进行
设计, 其诊断流程如图 3 所示。由图 3 可知, 整个

受力状态的诊断流程具体如下。
第一步: 根据电缆敷设路径, 结合电缆参数( 自
重、 管道摩擦系数等), 分析电缆敷设过程中受力的

状态, 评估电缆受力是否超过电缆最大承受力。
第二步: 利用电缆敷设牵引力监测系统对电
缆敷设过程中受力状态进行监测, 记录每个位置
点的受力数据。
图 3 电缆敷设受力状态诊断流程图
第三步: 对比测量数据和理论数据, 考虑到理
ElectricPower , 2010 ( 10 ): 61-64.
论计算的误差, 留 20% 的裕度。当超过理论计算 [ 2 ] 俞瑾华,周韫捷 .电力电缆排管合理敷设长度的遗传算
值 20% 时, 系 统 预 警。当 超 过 电 缆 所 能 承 受 力 法[ J ] . 华东电力, 2012 , 40 ( 3 ): 0861-0863.
90% 时, 发出报警信息, 避免电缆拉伤。 YUJinhua , ZHOU Yun j ie.Genetical g orithmforreason-
ablela y in g len g thofp owercablep i p in g [ J ] .EastChina
5 结语 ElectricPower , 2012 , 40 ( 3 ): 861-863.
[ 3 ] 邓辉,董庆 . 大截面超长距离电缆敷设技术研究与应用
( 1 ) 根据 GB50168 — 2006 《 电气装置安装工
[ J ] . 电力自动化, 2019 ( 24 ): 79-82.
程_电缆线路施工及验收规范》, 结合电缆管道敷 DENG Hui , DONG Qin g .Researchanda pp licationof
设路径, 利用计算公式对电缆敷设过程中受力状 lar g esectionultralon gdistancecablela y in gtechnolo gy
[ J ] .ElectricEn g ineerin g , 2019 ( 24 ): 79-82.
态进行核算, 初步分析受力是否合格。
[ 4 ] 戚柏林,胡宁怡 . 非开挖电力电缆穿管敷设牵引技术[ J ] .
( 2 ) 基于拉力传感器制成的牵引力监测系统
电线电缆, 2015 ( 2 ): 22-25.
可实现对电缆敷设过程中牵引力的监测, 测量范
QIBailin , HU Nin gy i.Trenchlesstube-throu g hla y in g
围 0~100kV , 测量精度 0.1kV , 满足牵引力监 andtractiontechnolo gyof p owercable [ J ] .ElectricWire
测要求。 & Cable , 2015 ( 2 ): 22-25.
( 3 ) 通过对牵引力计算值和测量值的对比分 [ 5 ] 吕奕,肖登明,何仲 .220kV 户内变电站 35kV 电缆敷
设与电缆沟设置方案的分析[ J ] .电力与能源, 2011 , 32
析, 及时对电缆敷设过程中牵引力异常状态做出
( 3 ): 210-212.
预警, 避免牵引力过大导致电缆受损。
LYU Yi , XIAO Den g min g , HEZhon g .Theanal y sisof
参考文献: 35kVcablela y in gmodeandsettin g cabletrenchesin220
[ 1 ] 罗进圣,王波 .大截面电力电缆预埋管线敷设及质量控 kVindoor p owersubstations [ J ] .Power & Ener gy ,
2011 , 32 ( 3 ): 210-212.
制[ J ] . 浙江电力, 2010 ( 10 ): 61-64.
收稿日期: 2021-09-18
LUOJinshen g , WANGBo.La y outandq ualit y controlof
( 本文编辑: 赵艳粉)
carcassworkforlar g e-sectionp owercable [ J ] .Zhe j ian g
