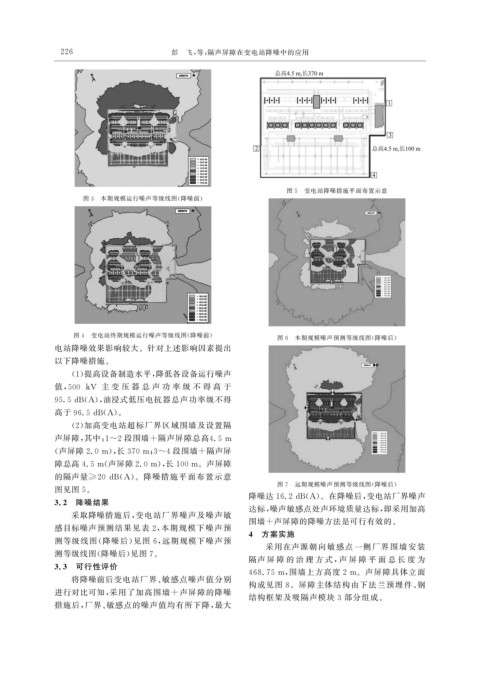

2 2 6 彭 飞, 等: 隔声屏障在变电站降噪中的应用
图 5 变电站降噪措施平面布置示意
图 3 本期规模运行噪声等级线图( 降噪前)
图 4 变电站终期规模运行噪声等级线图( 降噪前)
图 6 本期规模噪声预测等级线图( 降噪后)
电站降噪效果影响较大。针对上述影响因素提出
以下降噪措施。
( 1 ) 提高设备制造水平, 降低各设备运行噪声
值, 500 kV 主 变 压 器 总 声 功 率 级 不 得 高 于
95.5dB ( A ), 油浸式低压电抗器总声功率级不得
高于 96.5dB ( A )。
( 2 ) 加高变电站超标厂界区域围墙及设置隔
声屏障, 其中: 1~2 段围墙 + 隔声屏障总高 4.5m
( 声屏障 2.0m ), 长 370m ; 3~4 段围墙 + 隔声屏
障总高 4.5m ( 声屏障2.0m ), 长100m 。声屏障
的隔声量 ≥20dB ( A )。降噪措施平面布置示意
图 7 远期规模噪声预测等级线图( 降噪后)
图见图 5 。
降噪达 16.2dB ( A )。在降噪后, 变电站厂界噪声
3.2 降噪结果
达标, 噪声敏感点处声环境质量达标, 即采用加高
采取降噪措施后, 变电站厂界噪声及噪声敏
围墙 + 声屏障的降噪方法是可行有效的。
感目标噪声预测结果见表 2 , 本期规模下噪声预
4 方案实施
测等级线图( 降噪后) 见图 6 , 远期规模下噪声预
采用在声源朝向敏感点一 侧厂界围 墙 安 装
测等级线图( 降噪后) 见图 7 。
隔声 屏 障 的 治 理 方 式, 声 屏 障 平 面 总 长 度 为
3.3 可行性评价
468.75m , 围墙上方高度2m 。声屏障具体立面
将降噪前后变电站厂界、 敏感点噪声值分别
构成见图 8 。屏障主体结构由下法兰预埋件、 钢
进行对比可知, 采用了加高围墙 + 声屏障的降噪
结构框架及吸隔声模块 3 部分组成。
措施后, 厂界、 敏感点的噪声值均有所下降, 最大
