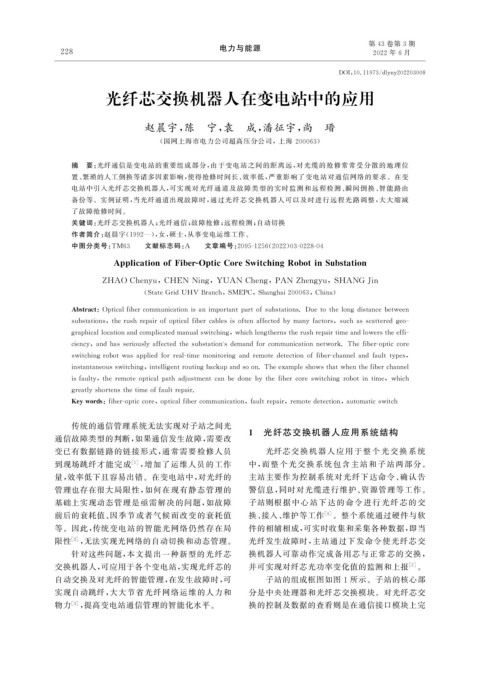

第 43 卷第 3 期
                                                       电力与能源
               2 2 8                                                                         2022 年 6 月

                                                                                     DOI : 10.11973 / dl y n y 202203008

                           光纤芯交换机器人在变电站中的应用



                                     赵晨宇, 陈 宁, 袁 成, 潘征宇, 尚 瑨

                                         ( 国网上海市电力公司超高压分公司,上海 200063 )

                   摘   要: 光纤通信是变电站的重要组成部分, 由于变电站之间的距离远, 对光缆的抢修常常受分散的地理位
                   置、 繁琐的人工倒换等诸多因素影响, 使得抢修时间长、 效率低, 严重影响了变电站对通信网络的要求。在变
                   电站中引入光纤芯交换机器人, 可实现对光纤通道及故障类型的实时监测和远程检测、 瞬间倒换、 智能路由
                   备份等。实例证明, 当光纤通道出现故障时, 通过光纤芯交换机器人可以及时进行远程光路调整, 大大缩减
                   了故障抢修时间。
                   关键词: 光纤芯交换机器人; 光纤通信; 故障抢修; 远程检测; 自动切换
                   作者简介: 赵晨宇( 1992 —), 女, 硕士, 从事变电运维工作。
                   中图分类号: TM63   文献标志码: A   文章编号: 2095-1256 ( 2022 ) 03-0228-04
                             A pp licationofFiber-O p ticCoreSwitchin gRobotinSubstation

                                                                    ,
                                                     ,
                          ZHAOChen y u , CHEN Nin g YUANChen g PANZhen gy u , SHANGJin
                                     ( StateGridUHVBranch , SMEPC , Shan g hai200063 , China )
                  Abstract : O p ticalfibercommunicationisanim p ortantp artofsubstations.Duetothelon gdistancebetween
                  substations , therushre p airofo p ticalfibercablesisoftenaffectedb y man yfactors , suchasscatteredg eo-
                  g ra p hicallocationandcom p licatedmanualswitchin g , whichlen g thernstherushre p airtimeandlowerstheeffi-
                  cienc y , andhasseriousl yaffectedthesubstation'sdemandforcommunicationnetwork.Thefiber-o p ticcore
                  switchin g robotwasa pp liedforreal-timemonitorin gandremotedetectionoffiber-channelandfaultt yp es ,
                  instantaneousswitchin g , intelli g entroutin gbacku p andsoon.Theexam p leshowsthatwhenthefiberchannel
                  isfault y , theremoteo p ticalp athad j ustmentcanbedoneb ythefibercoreswitchin grobotintime , which
                  g reatl y shortensthetimeoffaultre p air.
                  Ke ywords : fiber-o p ticcore , o p ticalfibercommunication , faultre p air , remotedetection , automaticswitch

                   传统的通信管理系统无法实现对子站之间光
                                                              1  光纤芯交换机器人应用系统结构
              通信故障类型的判断, 如果通信发生故障, 需要改
              变已有数据链路的链接形式, 通常需要检修人员                               光纤芯交换机器人应用于整 个 光 交 换 系 统
              到现场跳纤才能完成           [ 1 ] , 增加了运维人员的工作           中, 而整个光交换系统包含主站和子站两部分。
              量, 效率低下且容易出错。在变电站中, 对光纤的                         主站主要作为控制系统对光纤下达命令、 确认告
              管理也存在很大局限性, 如何在现有静态管理的                           警信息, 同时对光缆进行维护、 资源管理等工作。
              基础上实现动态管理是亟需解决的问题, 如故障                           子站则根据中心 站下达的命令进行光纤芯的交
              前后的衰耗值、 因季节或者气候而改变的衰耗值                           换、 接入、 维护等工作      [ 4 ] 。整个系统通过硬件与软
              等。因此, 传统变电站的智能光网络仍然存在局                           件的相辅相成, 可实时收集和采集各种数据, 即当
              限性   [ 2 ] , 无法实现光网络的自动切换和动态管理。                  光纤发生故障时, 主站通过下发命令使光纤芯交
                   针对这些问题, 本文提出一种新型的光纤芯                        换机器人可靠动作完成备用芯与正常芯的交换,
              交换机器人, 可应用于各个变电站, 实现光纤芯的                         并可实现对纤芯光功率变化值的监测和上报                    [ 5 ] 。
              自动交换及对光纤的智能管理, 在发生故障时, 可                             子站的组成框图如图 1 所示。子站的核心部
              实现自动跳纤, 大大节省光纤网络运维的人力和                           分是中央处理器和光纤芯交换模块。对光纤芯交
              物力   [ 3 ] , 提高变电站通信管理的智能化水平。                    换的控制及数据的查看则是在通信接口模块上完
