（包括 4 个杆变和 1 个配变）进行现场测试，如图 1
1 典型台区实测情况
所示。
供电企业应该科学计算电能的总量和损失
量，这就需要在电网线路中安装电流互感器，使其
起到准确的桥梁作用。因此，开展降损工作时，对
于存在负线损的低压台区，还需要对其电流互感

器的精度进行检验 ［2-3］ 。
国 网 上 海 市 电 力 公 司 市 北 供 电 公 司（以 下

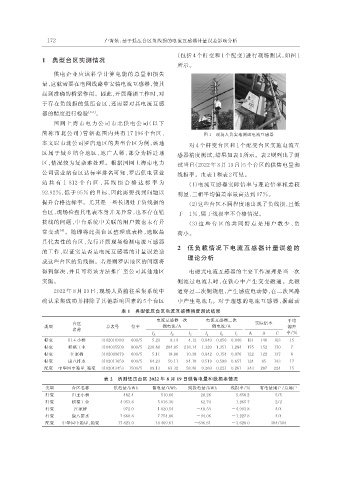

简 称 市 北 公 司）管 辖 范 围 内 共 有 17 196 个台区， 图 1 现场人员实地测试电流互感器
本文以市北公司罗店地区的典型台区为例，该地 对 4 个杆变台区和 1 个配变台区实施电流互

区属于城乡结合地区，地广人稀，部分为拆迁地 感器精度测试，结果如表 1 所示。表 2 则列出了测
区，情况较为复杂难处理。根据国网上海市电力 试当日（2022 年 8 月 19 日）5 个台区的供售电量和
公司营业站台区达标率排名可知，罗店供电营业 线损率。由表 1 和表 2 可见。
站 共 有 1 812 个 台 区 ，其 线 损 合 格 达 标 率 为 （1）电流互感器实际倍率与理论倍率相差较
92.92%，低于 95% 的目标，因此需要找到问题以 明显，三相平均偏差率最高达到 17%。

提升合格达标率。尤其是一些长期处于负线损的 （2）这些台区不同程度地出现了负线损，且低
台区，现场检查其电表本身并无异常，也不存在错 于−1%，属于线损率不合格情况。
接线的问题，中台系统中关联的用户数也未有异 （3）这 些 台 区 的 共 同 特 点 是 用 户 数 少 、负
常变动 。随即将此类台区整理成表格，选取最 荷小。
［4］
具代表性的台区，先行开展现场检测电流互感器
2 低负载情况下电流互感器计量误差的
的工作，以证实是否是电流互感器的计量误差造
理论分析
成这些台区的负线损。若是则罗店地区的问题将
得到解决，并且可将该方法推广至公司其他地区 电磁式电流互感器的主要工作原理是当一次
实施。 侧流过电流 I 1 时，在铁心中产生交变磁通。此磁
2022 年 8 月 19 日，现场人员前往采集系统中 通穿过二次侧绕组，产生感应电动势，在二次回路

确认采集成功并排除了其他影响因素的 5 个台区 中产生电流 I 2。对于理想的电流互感器，据磁动
表 1 典型低压台区电流互感器精度测试结果
电流互感器一次 电流互感器二次 平均
台区 实际倍率
类型 总表号 倍率 侧电流/A 侧电流/A 偏差
名称
A B C 率/%
I A I B I C I a I b I c
杆变 归王小桥 3102010789 600/5 5.23 8.19 4.12 0.040 0.056 0.040 131 146 103 15
杆变 积福工业 3104035509 800/5 230.68 204.85 218.14 1.320 1.351 1.284 175 152 170 7
杆变 汪家桥 3102009679 600/5 5.11 18.86 10.38 0.042 0.154 0.076 122 122 137 6
杆变 康八排水 3102011659 600/5 64.23 50.11 94.18 0.519 0.588 0.657 124 85 143 17
配变 中华园中箱甲_箱变 3102043453 1500/5 89.13 63.32 58.46 0.260 0.221 0.261 343 287 224 15
表 2 所测低压台区 2022 年 8 月 19 日供售电量和线损率情况
类型 台区名称 供电量/kWh 售电量/kWh 线损电量/kWh 线损率/% 有电量用户/总用户
杆变 归王小桥 482.4 510.66 −28.26 −5.858 2 5/5
杆变 积福工业 4 953.6 5 016.30 −62.70 −1.265 7 2/2
杆变 汪家桥 972.0 1 020.54 −48.54 −4.993 8 4/4
杆变 康八排水 7 660.8 7 754.86 −94.06 −1.227 8 4/4
配变 中华园中箱甲_箱变 17 823.0 18 469.61 −646.61 −3.628 0 304/304
