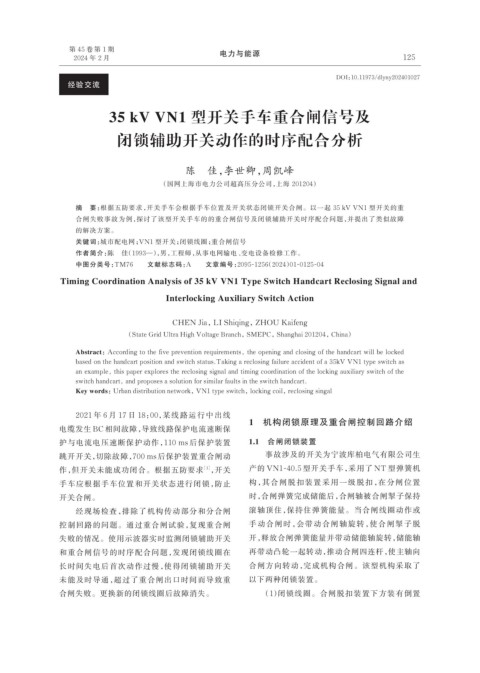

第 45 卷 第 1 期 电力与能源
2024 年 2 月 125

DOI：10.11973/dlyny202401027
经验交流

35 kV VN1 型开关手车重合闸信号及

闭锁辅助开关动作的时序配合分析

陈 佳，李世卿，周凯峰

（国网上海市电力公司超高压分公司，上海 201204）

摘 要：根据五防要求，开关手车会根据手车位置及开关状态闭锁开关合闸。以一起 35 kV VN1 型开关的重
合闸失败事故为例，探讨了该型开关手车的的重合闸信号及闭锁辅助开关时序配合问题，并提出了类似故障
的解决方案。
关键词：城市配电网；VN1 型开关；闭锁线圈；重合闸信号
作者简介：陈 佳（1993—），男，工程师，从事电网输电、变电设备检修工作。
中图分类号：TM76 文献标志码：A 文章编号：2095-1256（2024）01-0125-04
Timing Coordination Analysis of 35 kV VN1 Type Switch Handcart Reclosing Signal and
Interlocking Auxiliary Switch Action

CHEN Jia，LI Shiqing，ZHOU Kaifeng
（State Grid Ultra High Voltage Branch，SMEPC，Shanghai 201204，China）

Abstract：According to the five prevention requirements, the opening and closing of the handcart will be locked
based on the handcart position and switch status.Taking a reclosing failure accident of a 35kV VN1 type switch as
an example, this paper explores the reclosing signal and timing coordination of the locking auxiliary switch of the
switch handcart, and proposes a solution for similar faults in the switch handcart.

Key words：Urban distribution network，VN1 type switch，locking coil，reclosing singal
2021 年 6 月 17 日 18：00，某线路运行中出线
1 机构闭锁原理及重合闸控制回路介绍
电缆发生 BC 相间故障，导致线路保护电流速断保
护与电流电压速断保护动作，110 ms 后保护装置 1.1 合闸闭锁装置
跳开开关，切除故障，700 ms 后保护装置重合闸动 事故涉及的开关为宁波库柏电气有限公司生
［1］
作，但开关未能成功闭合。根据五防要求 ，开关 产的 VN1-40.5 型开关手车，采用了 NT 型弹簧机
手车应根据手车位置和开关状态进行闭锁，防止 构，其合闸脱扣装置采用一级脱扣，在分闸位置
开关合闸。 时，合闸弹簧完成储能后，合闸轴被合闸掣子保持
经现场检查，排除了机构传动部分和分合闸 滚轴顶住，保持住弹簧能量。当合闸线圈动作或
控制回路的问题。通过重合闸试验，复现重合闸 手动合闸时，会带动合闸轴旋转，使合闸掣子脱
失败的情况。使用示波器实时监测闭锁辅助开关 开，释放合闸弹簧能量并带动储能轴旋转，储能轴

和重合闸信号的时序配合问题，发现闭锁线圈在 再带动凸轮一起转动，推动合闸四连杆，使主轴向
长时间失电后首次动作过慢，使得闭锁辅助开关 合闸方向转动，完成机构合闸。该型机构采取了
未能及时导通，超过了重合闸出口时间而导致重 以下两种闭锁装置。
合闸失败。更换新的闭锁线圈后故障消失。 （1）闭锁线圈。合闸脱扣装置下方装有倒置
