郑智威，等：计及中性点电位均衡的 VIENNA 型整流器简化空间矢量调制方法 33

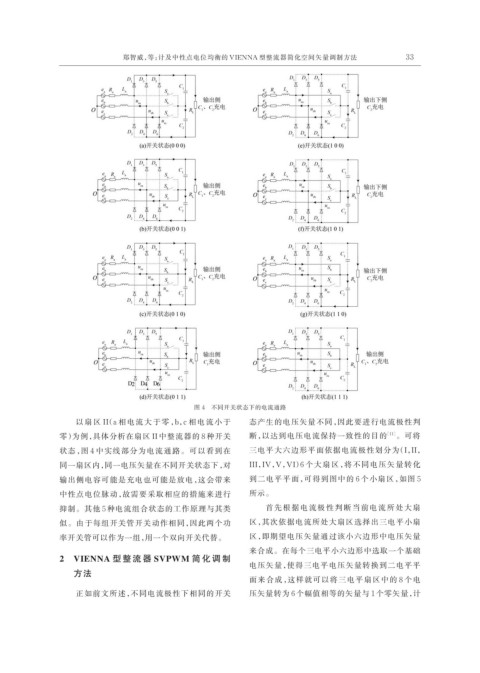

图 4 不同开关状态下的电流通路
以扇区 II（a 相电流大于零，b，c 相电流小于 态产生的电压矢量不同，因此要进行电流极性判
零）为例，具体分析在扇区 II 中整流器的 8 种开关 断，以达到电压电流保持一致性的目的 ［11］ 。可将
状态，图 4 中实线部分为电流通路。可以看到在 三电平大六边形平面依据电流极性划分为（I，I，
I
同一扇区内，同一电压矢量在不同开关状态下，对 III，V，V，VI）6 个大扇区，将不同电压矢量转化
I
输出侧电容可能是充电也可能是放电，这会带来 到二电平平面，可得到图中的 6 个小扇区，如图 5
中性点电位脉动，故需要采取相应的措施来进行 所示。
抑制。其他 5 种电流组合状态的工作原理与其类 首先根据电流极性判断当前电流所处大扇
似。由于每组开关管开关动作相同，因此两个功 区，其次依据电流所处大扇区选择出三电平小扇
率开关管可以作为一组，用一个双向开关代替。 区，即期望电压矢量通过该小六边形中电压矢量
来合成。在每个三电平小六边形中选取一个基础
2 VIENNA 型 整 流 器 SVPWM 简 化 调 制
电压矢量，使得三电平电压矢量转换到二电平平
方法
面来合成，这样就可以将三电平扇区中的 8 个电
正如前文所述，不同电流极性下相同的开关 压矢量转为 6 个幅值相等的矢量与 1 个零矢量，计
