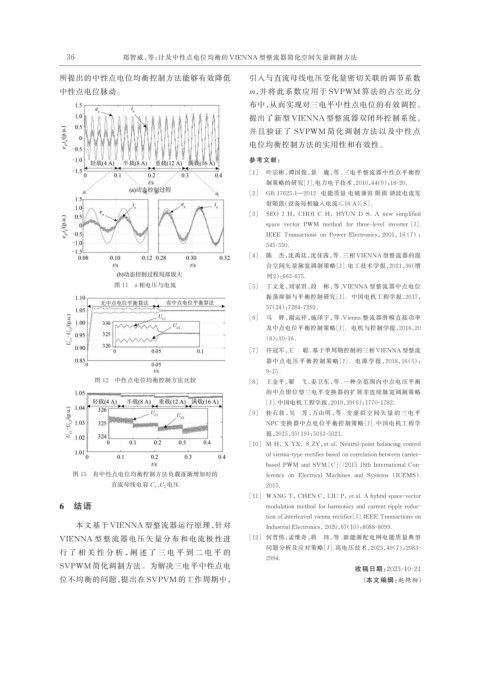

Page 42 - 电力与能源2024年第一期

36 郑智威，等：计及中性点电位均衡的 VIENNA 型整流器简化空间矢量调制方法

所提出的中性点电位均衡控制方法能够有效降低 引入与直流母线电压变化量密切关联的调节系数
中性点电位脉动。 m，并将此系数应用于 SVPWM 算法的占空比分
布中，从而实现对三电平中性点电位的有效调控。
提出了新型 VIENNA 型整流器双闭环控制系统，
并且验证了 SVPWM 简化调制方法以及中性点
电位均衡控制方法的实用性和有效性。

参考文献：
［1］ 叶宗彬，谭国俊，景 巍，等 . 三电平整流器中性点平衡控
.
制策略的研究［J］ 电力电子技术，2010，44（9）：18-20.
［2］ GB 17625.1—2012 电能质量 电磁兼容 限值 谐波电流发
射限值（设备每相输入电流≤16 A）［S］．
［3］ SEO J H，CHOI C H，HYUN D S. A new simplified

space vector PWM method for three-level inverter［J］ .
IEEE Transactions on Power Electronics，2001，16（7）：
545-550.
［4］ 陈 杰，沈禹廷，沈佳茜，等 . 三相 VIENNA 型整流器的混
合空间矢量脉宽调制策略［J］ 电工技术学报，2021，36（增
.
刊 2）：665-675.
图 11 a 相电压与电流 ［5］ 丁文龙，刘家君，段 彬，等 .VIENNA 型整流器中点电位
振荡抑制与平衡控制研究［J］．中国电机工程学报，2017，
37（24）：7284-7293．
［6］ 马 辉，谢运祥，施泽宇，等 .Vienna 整流器滑模直接功率
及中点电位平衡控制策略［J］．电机与控制学报，2016，20
（8）：10-16．
［7］ 许冠军，王 聪 . 基于单周期控制的三相 VIENNA 型整流
器 中 点 电 压 平 衡 控 制 策 略［J］． 电 源 学 报 ，2018，16（5）：
9-15．
图 12 中性点电位均衡控制方法比较 ［8］ 王金平，翟 飞，姜卫东，等 . 一种全范围内中点电压平衡
的中点钳位型三电平变换器的扩展非连续脉宽调制策略
.
［J］ 中国电机工程学报，2019，39（6）：1770-1782.
［9］ 桂石翁 ，吴 芳 ，万山明 ，等 . 变 虚 拟 空 间 矢 量 的 三 电 平
NPC 变换器中点电位平衡控制策略［J］ 中国电机工程学
.
报，2015，35（19）：5013-5021.

［10］ M H，X YX，S ZY，et al. Neutral-point balancing control

of vienna-type rectifier based on correlation between carrier-
based PWM and SVM［C］//2015 18th International Con⁃
图 13 有中性点电位均衡控制方法负载逐渐增加时的 ference on Electrical Machines and Systems （ICEMS） .
直流母线电容 C 1 、C 2 电压 2015.
［11］ WANG T，CHEN C，LIU P，et al. A hybrid space-vector

6 结语 modulation method for harmonics and current ripple reduc⁃
.
tion of interleaved vienna rectifier［J］IEEE Transactions on
本文基于 VIENNA 型整流器运行原理，针对 Industrial Electronics，2020，67（10）：8088-8099.

VIENNA 型整流器电压矢量分布和电流极性进 ［12］ 何晋伟，孟维奇，蒋 玮，等 . 新能源配电网电能质量典型
问题分析及应对策略［J］. 高电压技术，2023，49（7）：2983-
行 了 相 关 性 分 析 ，阐 述 了 三 电 平 到 二 电 平 的
2994.
SVPWM 简化调制方法。为解决三电平中性点电
收稿日期：2023-10-21
位不均衡的问题，提出在 SVPVM 的工作周期中， (本文编辑：赵艳粉)
