674 何 磊，等：集箱小径管对接焊缝超声检测应用

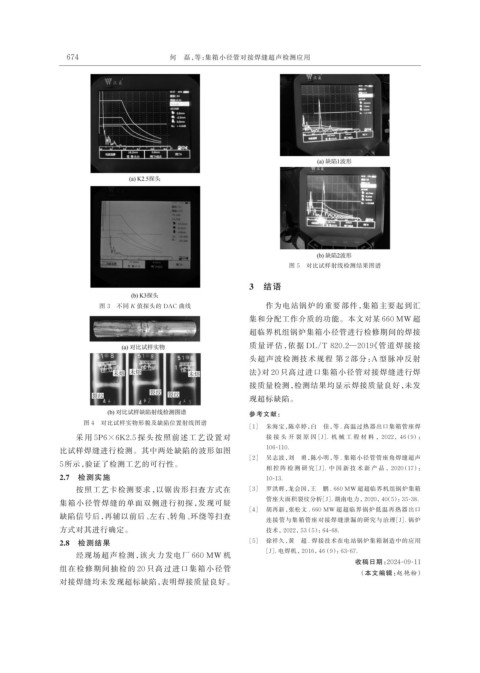

图 5 对比试样射线检测结果图谱

3 结语

图 3 不同 K 值探头的 DAC 曲线 作为电站锅炉的重要部件，集箱主要起到汇
集和分配工作介质的功能。本文对某 660 MW 超
超临界机组锅炉集箱小径管进行检修期间的焊接
质量评估，依据 DL/T 820.2—2019《管道焊接接

头超声波检测技术规程 第 2 部分：A 型脉冲反射
法》对 20 只高过进口集箱小径管对接焊缝进行焊
接质量检测，检测结果均显示焊接质量良好，未发
现超标缺陷。

参考文献：
图 4 对比试样实物形貌及缺陷位置射线图谱
［1］ 朱海宝，陈卓婷，白 佳，等 . 高温过热器出口集箱管座焊
采用 5P6×6K2.5 探头按照前述工艺设置对 接 接 头 开 裂 原 因［J］ 机 械 工 程 材 料 ，2022，46（9）：
.

比试样焊缝进行检测。其中两处缺陷的波形如图 106-110.
［2］ 吴志波，刘 勇，陈小明，等 . 集箱小径管管座角焊缝超声
5 所示，验证了检测工艺的可行性。
相 控 阵 检 测 研 究［J］ 中 国 新 技 术 新 产 品 ，2020（17）：
.

2.7 检测实施 10-13.
按照工艺卡检测要求，以锯齿形扫查方式在 ［3］ 罗洪辉，龙会国，王 鹏 . 660 MW 超超临界机组锅炉集箱
.

集箱小径管焊缝的单面双侧进行初探，发现可疑 管座大面积裂纹分析［J］ 湖南电力，2020，40（5）：35-38.
［4］ 胡再新，张松文 . 660 MW 超超临界锅炉低温再热器出口
缺陷信号后，再辅以前后、左右、转角、环绕等扫查 连接管与集箱管座对接焊缝泄漏的研究与治理［J］ 锅炉
.
方式对其进行确定。 技术，2022，53 （5）：64-68.

2.8 检测结果 ［5］ 徐祥久，黄 超 . 焊接技术在电站锅炉集箱制造中的应用

.
［J］ 电焊机，2016，46 （9）：63-67.

经现场超声检测，该火力发电厂 660 MW 机
收稿日期：2024-09-11
组在检修期间抽检的 20 只高过进口集箱小径管
（本文编辑：赵艳粉）
对接焊缝均未发现超标缺陷，表明焊接质量良好。
