用的软件服务。下位机以 FPGA 芯片阵列 +GPU 进行展示和分析。
嵌入式系统为核心，FPGA 阵列负责 128 个独立
超声通道的发射 / 接收逻辑控制，满足中高频并
行超声多通道系统的应用要求，能够实现最高以
20 kHz的重复频率，同步采集128个通道的数据；
GPU 嵌入式系统以总线的方式高速接收 FPGA
传输数据，并对原始超声数据进行初步解析、处

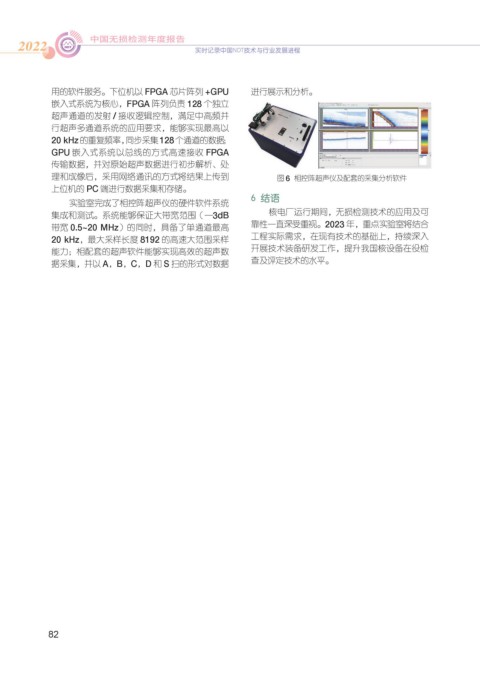

理和成像后，采用网络通讯的方式将结果上传到 图 6 相控阵超声仪及配套的采集分析软件
上位机的 PC 端进行数据采集和存储。
6 结语
实验室完成了相控阵超声仪的硬件软件系统
集成和测试。系统能够保证大带宽范围（—3dB 核电厂运行期间，无损检测技术的应用及可
带宽 0.5~20 MHz）的同时，具备了单通道最高 靠性一直深受重视。2023 年，重点实验室将结合
20 kHz，最大采样长度 8192 的高速大范围采样 工程实际需求，在现有技术的基础上，持续深入
能力；相配套的超声软件能够实现高效的超声数 开展技术装备研发工作，提升我国核设备在役检
据采集，并以 A，B，C，D 和 S 扫的形式对数据 查及评定技术的水平。
