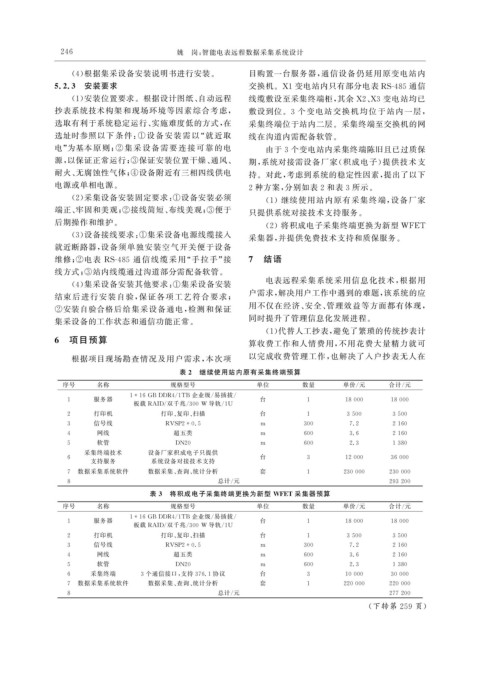

Page 56 - 电力与能源2022年第三期

2 4 6 姚 岗: 智能电表远程数据采集系统设计

( 4 ) 根据集采设备安装说明书进行安装。 目购置一台服务器, 通信设备仍延用原变电站内
5.2.3 安装要求 交换机。 X1 变电站内只有部分电表 RS-485 通信
( 1 ) 安装位置要求。根据设计图纸、 自动远程 线缆敷设至采集终端柜, 其余 X2 、 X3 变电站均已
抄表系统技术构架和现场环境等因素综合考虑, 敷设到位。 3 个变电站交换机均位于站内一层,
选取有利于系统稳定运行、 实施难度低的方式, 在 采集终端位于站内二层。采集终端至交换机的网
选址时参照以下条件: ① 设备 安装需以 “ 就近取 线在沟道内需配备软管。
电” 为基本原则; ② 集采设备需要连接可靠的电 由于 3 个变电站内采集终端陈旧且已过质保
源, 以保证正常运行; ③ 保证安装位置干燥、 通风、 期, 系统对接需设备厂家( 积成电子) 提供技术支
耐火、 无腐蚀性气体; ④ 设备附近有三相四线供电 持。对此, 考虑到系统的稳定性因素, 提出了以下
电源或单相电源。
2 种方案, 分别如表 2 和表 3 所示。
( 2 ) 采集设备安装固定要求: ① 设备安装必须 ( 1 )继续使用站内原有采集终端, 设备厂家
端正、 牢固和美观; ② 接线简短、 布线美观; ③ 便于
只提供系统对接技术支持服务。
后期操作和维护。
( 2 )将积成电子采集终端更换为新型 WFET
( 3 ) 设备接线要求: ① 集采设备电源线缆接入
采集器, 并提供免费技术支持和质保服务。
就近断路器, 设备须单独安装空气开关便于设备
维修; ② 电表 RS-485 通信线缆采用 “ 手拉手” 接 7 结语
线方式; ③ 站内线缆通过沟道部分需配备软管。
电表远程采集系统采用信息化技术, 根据用
( 4 ) 集采设备安装其他要求: ① 集采设备安装
户需求, 解决用户工作中遇到的难题, 该系统的应
结束后进行安装自验, 保证各项工艺符合要求;
② 安装自验合格后给集采设备通电, 检测和保证 用不仅在经济、 安全、 管理效益等方面都有体现,
同时提升了管理信息化发展进程。
集采设备的工作状态和通信功能正常。
( 1 ) 代替人工抄表, 避免了繁琐的传统抄表计
6 项目预算 算收费工作和人情费用, 不用花费大量精力就可

根据项目现场勘查情况及用户需求, 本次项 以完成收费管理工作, 也解决了入户抄表无人在
表 2 继续使用站内原有采集终端预算
序号 名称 规格型号 单位 数量 单价 / 元 合计 / 元
1*16GBDDR4 / 1TB 企业级 / 易插拔 /
服务器 台
1 1 18000 18000
板载 RAID / 双千兆 / 300 W 导轨 / 1U
2 打印机 打印、 复印、 扫描 台 1 3500 3500
3 信号线 RVSP2*0.5 m 300 7.2 2160
4 网线 超五类 m 600 3.6 2160
5 软管 DN20 m 600 2.3 1380
采集终端技术 设备厂家积成电子只提供
6 台 3 12000 36000
支持服务 系统设备对接技术支持
7 数据采集系统软件 数据采集、 查询、 统计分析 套 1 230000 230000
8 总计 / 元 293200
表 3 将积成电子采集终端更换为新型 WFET 采集器预算
序号 名称 规格型号 单位 数量 单价 / 元 合计 / 元
1*16GBDDR4 / 1TB 企业级 / 易插拔 /
1 服务器 台 1 18000 18000
板载 RAID / 双千兆 / 300 W 导轨 / 1U
2 打印机 打印、 复印、 扫描 台 1 3500 3500
3 信号线 RVSP2*0.5 m 300 7.2 2160
4 网线 超五类 m 600 3.6 2160
5 软管 DN20 m 600 2.3 1380
6 采集终端 3 个通信接口, 支持 376.1 协议 台 3 10000 30000
7 数据采集系统软件 数据采集、 查询、 统计分析 套 1 220000 220000
8 总计 / 元 277200
( 下转第 259 页)
