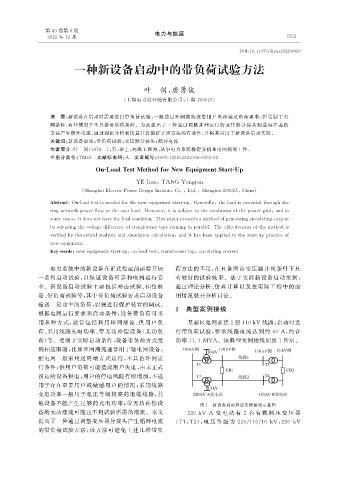

第 43 卷第 6 期 电力与能源
2022 年 12 月 5 3
5
DOI : 10.11973 / dl y n y 202206020

一种新设备启动中的带负荷试验方法

叶 剑, 唐勇俊

( 上海电力设计院有限公司, 上海 200025 )

摘 要: 新设备在启动时需要进行带负荷试验, 一般通过环网潮流或带用户负荷满足负荷要求, 但受制于电
网条件, 有些情况下不具备带负荷条件。为此提出了一种通过调整并列运行的变压器分接头制造电压差的
方法产生循环电流, 通过理论分析和仿真计算验证了该方法的有效性, 并将其应用于新设备启动实践。
关键词: 新设备启动; 带负荷试验; 变压器分接头; 循环电流
作者简介: 叶 剑( 1978 —), 男, 硕士, 高级工程师, 从事电力系统稳定分析和电网规划工作。
中图分类号: TM63 文献标志码: A 文章编号: 2095-1256 ( 2022 ) 06-0553-02

On-LoadTestMethodforNewE q ui p mentStart-U p

YEJian , TANG Yon gj un
( Shan g haiElectricPowerDesi g nInstituteCo. , Ltd. , Shan g hai200025 , China )
Abstract : On-loadtestisneededforthenewe q ui p mentstart-u p .Generall y , theloadisp rovidedthrou g hthe
rin gnetworkp owerflowortheuserload.However , itissub j ecttotheconditionsofthep owerg rid , andin
somecases , itdoesnothavetheloadcondition.This p a p er p resentsamethodof g eneratin g circulatin g current
b y ad j ustin g thevolta g edifferenceoftransformerta p srunnin g inp arallel.Theeffectivenessofthemethodis
verifiedb y theoreticalanal y sisandsimulationcalculation , andithasbeena pp liedtothestart-u pp racticeof
newe q ui p ment.
Ke ywords : newe q ui p mentstart-u p , on-loadtest , transformerta p , circulatin gcurrent

电力系统中的新设备在正式投运前需要开展 荷方法的不足, 在具备两台变压器并列条件下具
一系列启动试验, 以保证设备可靠和电网运行安 有较好的试验效果。基于实际新设备启动案例,
全。新设备启动试验主要包括冲击试验、 相位核 通过理论分析、 仿真计算以及在实际工程中的应
定、 带负荷试验等, 其中带负荷试验要求启动设备 用情况展开分析讨论。
输送一定功率的负荷, 以便进行保护装置的调试。
1 典型案例接线
根据电网运行要求和启动条件, 设备带负荷可采
用多种方式, 通常包括利用环网潮流、 供用户负 某新区电网新建2 回110kV 线路, 启动时进
荷、 采用线路充电功率、 带无功补偿设备( 无功负 行带负荷试验, 要求线路电流达到约 60A , 约合
荷) 等。受制于实际启动条件, 设备带负荷方式受 功率 11.4MVA 。该典型案例接线如图 1 所示。
到相应限制, 比如环网潮流通常用于输电网设备,
配电网一般采用送终端方式运行, 不具备环网运
行条件; 供用户负荷可能造成用户失电, 由未正式
投运的设备供电, 用户的停电风险有所增加, 不适
用于存在重要用户或敏感用户的情况; 采用线路
充电功率一般用于电压等级较高的电缆线路, 其
他设备不能产生足够的充电功率; 带无功补偿设 图 1 新设备启动典型案例接线示意图
备的无功潮流可能达不到试验所需的潮流。本文 220kV A 变 电 站 有 2 台 有 载 调 压 变 压 器
提出了一种通过调整变压器分接头产生循环电流 ( T1 , T2 ), 电 压 等 级 为 220 / 110 / 10kV , 220kV
的带负荷试验方法, 该方法可避免上述几种带负
