方 鸣, 等: 一起端子排接触不良引起变压器差动保护动作事故分析 5 1
5

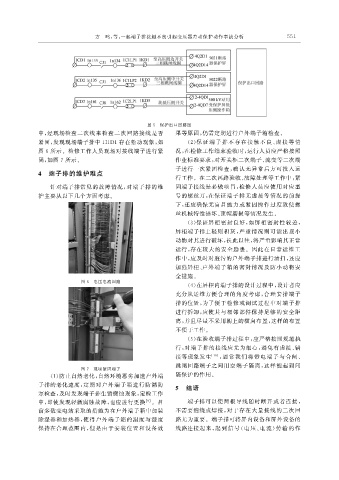

图 5 保护出口回路图
中, 经现场检查二次线来检查二次回路接线是否 果等原因, 仍需定期进行户外端子箱检查。
紧固, 发现现场端子排中1I1D1 存在松动现象, 如 ( 2 ) 保证端子排不存在接触不良、 虚接等情
图 6 所示。检修工作人员现场对接线端子进行紧 况, 在检修工作结束验收时, 运行人员应严格按照
固, 如图 7 所示。 作业标准要求, 对开关柜二次端子、 流变等二次端
子进行一次紧固检查, 确认无异常后方可投入运
4 端子排的维护难点
行工作。在二次回路验收、 故障处理等工作中, 紧
针对端子排常见的故障情况, 对端子排的维 固端子接线是必做项目, 检修人员应使用对应型
护主要从以下几个方面考虑。 号的螺丝刀, 在保证端子排无虚接等情况的前提
下, 还应确保无盲目施力或紧固操作过度致使螺
丝机械特性损坏、 顶帽磨损等情况发生。
( 3 ) 保证屏柜密封良好, 如屏柜密封性较差,
屏柜端子排上轻则积灰, 严重情况则可能出现小
动物对其进行破坏, 长此以往, 将严重影响其正常
运行, 存在较大的安全隐患。因此在日常运维工
作中, 应及时对脏污的户外端子排进行清扫, 还应
加强屏柜、 户外端子箱的密封情况及防小动物安
全措施。
图 6 电压电流回路
( 4 ) 在屏柜内端子排的设计过程中, 设计者应
充分从运维方便合理的角度考虑, 合理安排端子
排的位置, 为了便于检修或调试过程中对端子排
进行拆卸, 应使其与相邻部件保持足够的安全距
离, 并且尽量不采用朝上的横向布置, 这样的布置
不便于工作。
( 5 ) 在验收端子排过程中, 应严格按照规范执
行, 对端子排的接线应尤为细心, 避免有虚接、 错
接等现象发生 [ 10 ] , 通常我们将带电端子与合闸、
跳闸回路端子之间用空端子隔离, 这样能起到间
图 7 现场紧固端子
( 1 ) 防止自然老化, 自然环境恶劣加速户外端 隔保护的作用。
子排的老化速度, 定期对户外端子箱进行防潮防 5 结语
寒检查, 及时发现端子排生锈腐蚀现象, 定检工作
中, 即使发现轻微腐蚀故障, 也应进行更换 [ 9 ] 。目 端子排可以使两根导线随时断开或者连接,
前多数变电站采取的措施为在户外端子箱中加装 不需要缠绕或焊接, 对于存在大量接线的二次回
除湿器和加热器, 使得户外端子箱的温度与湿度 路尤为重要。端子排可将屏内设备和屏外设备的
保持在合理范围内, 但是由于安装位置和设备效 线路连接起来, 起到信号 ( 电压、 电流) 传输的作
