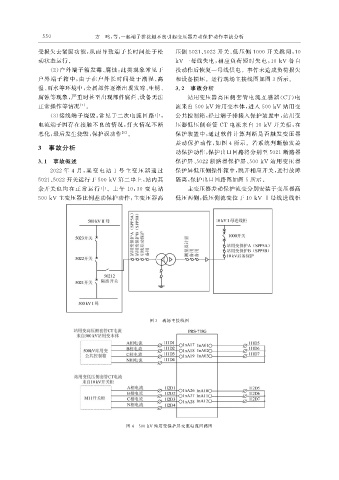

5 5 0 方 鸣, 等: 一起端子排接触不良引起变压器差动保护动作事故分析

受损失去紧固功能, 从而导致端子长时间处于松 压侧 5021 、 5022 开关、 低压侧 1000 开关跳闸, 10
动状态运行。 kV 一母线失电, 相应负荷短时失电, 10kV 备自
( 2 ) 户外端子箱发霉、 腐蚀: 此类现象常见于 投动作后恢复一母线供电。事件未造成负荷损失
户外端子箱中, 由于在户外长时间处于潮湿、 高 和设备损坏。运行现场主接线图如图 3 所示。
温、 雨水等环境中, 金属部件逐渐出现发霉、 生锈、 3.2 事故分析
腐蚀等现象, 严重时甚至出现部件腐烂、 设备无法 站用变压器高压侧套管电流互感器( CT ) 电
正常操作等情况 [ 7 ] 。 流来自 500kV 站用变本体, 进入 500kV 站用变
( 3 ) 接线端子烧毁: 常见于二次电流回路中, 公共控制箱, 经过端子排接入保护装置中, 站用变
电流端子因存在接触不良的情况, 打火情况不断 压器低压侧套管 CT 电流来自 10kV 开关柜, 在
恶化, 最后发生烧毁, 保护误动作 [ 8 ] 。 保护装置中, 通过软件计算判断是否触发变压器
差动保护动作, 如图 4 所示。若系统判断触发差
3 事故分析
动保护动作, 保护出口回路将分别至 5021 断路器
3.1 事故概述 保护屏、 5022 断路器保护屏、 500kV 站用变压器
2022 年 4 月, 某 变 电 站 1 号 主 变 压 器 通 过 保护屏低压侧操作箱中, 跳开相应开关, 进行故障
5021 、 5022 开关运行于 500kV 第二串上, 站内其 隔离, 保护出口回路图如图 5 所示。
余开关也均在正常运行中。上 午 10 : 30 变 电 站 主变压器差动保护流变分别安装于变压器高
500kV 主变压器比例差动保护动作, 主变压器高 低压两侧, 低压侧流变位于 10kV Ⅰ 母线进线柜

图 3 现场主接线图

图 4 500kV 站用变保护屏交流电流回路图
