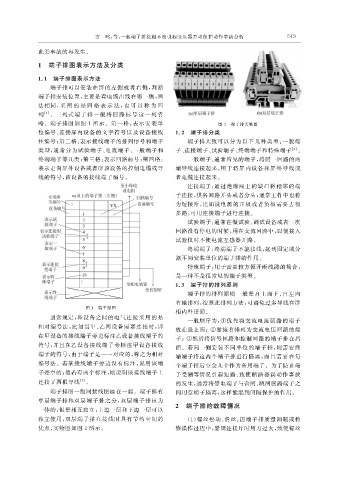

方 鸣, 等: 一起端子排接触不良引起变压器差动保护动作事故分析 5 9
4
此类事故的再发生。

1 端子排图表示方法及分类
1.1 端子排图表示方法

端子排可以安装在屏的左侧或者右侧, 判断
端子排安装位置, 主要是看电缆出线在哪一侧, 画
法相同, 采 用 的 是 四 格 表 示 法, 也 可 以 称 为 四
列 [ 4 ] 。三列式端子排一般 将 回 路 标 号 这 一 列 省
略。端子排图如图 1 所示。第一格: 表示安装单 图 2 端子排实物图
位编号、 连接屏内设备的文字符号以及设备接线 1.2 端子排分类
柱编号; 第二格: 表示接线端子的排列序号和端子 端子排大致可以分为以下几种类型: 一般端
类型, 通常分为试验端子、 电流端子、 一般端子和 子、 连接端子、 试验端子、 终端端子和特殊端子 [ 6 ] 。

终端端子等几类; 第三格: 表示回路标号; 第四格: 一般端子: 通常所见的端子, 将同一回路的两
表示走向屏外设备或者屏顶设备的控制电缆或导 端导线连接起来, 用于将屏内设备和屏外导线或
线的符号, 该设备的接线端子编号。 者电缆连接起来。
连接端子: 通过绝缘座上的缺口将相邻的端
子连接, 供各回路并头或者分头; 通常工作中也称
为短接片, 比如说电源的正极或者负极需要去很
多路, 可用连接端子进行连接。
试验端子: 通常在做试验、 调试设备或者一次
回路没有停电的时候, 用在交流回路中, 以便接入
试验仪时不使电流互感器开路。
终端端子: 终端端子不能接线, 起到固定或分
割不同安装单位的端子排的作用。
特殊端子: 用于需要较方便开断线路的场合,
是一种不是很常见的端子类型。
1.3 端子排的排列原则
端子排的排列原则一般是自上而下、 自左向
右地排列, 按照此排列方法, 可避免过多导线在屏
图 1 端子排图
柜内外迂回。
通常规定, 各设备之间的电气连接采用的是
一般顺序为: ① 优先将交流电流回路的端子
相对编号法, 比如当甲、 乙两设备需要连接时, 即
放在最上面; ② 紧接着排列为交流电压回路的端
在甲设备的接线端子旁边标注乙设备接线端子的
子; ③ 然后将信号回路和控制回路的端子排在后
符号, 并且在乙设备接线端子旁标注甲设备接线
面。若同一侧安装不同单位的端子排, 则需要终
端子的符号, 由于端子是一一对应的, 称之为相对
端端子将这两个端子排进行隔离, 而且需要在每
编号法。若某接线端子旁边没有标注, 说明该端 个端子排后空余几个作为备用端子。为了防止端
子是空的; 假若有两个标注, 则说明该接线端子上 子受潮等情况引起短路、 致使断路器误动作事故
连接了两根导线 [ 5 ] 。 的发生, 通常将带电端子与合闸、 跳闸回路端子之
端子排图一般同接线图画在一起。端子排有 间用空端子隔离, 这样能起到间隔保护的作用。
单层端子排和双层端子排之分, 双层端子排虽为
2 端子排的故障情况
一体的, 但是相互独立, 上边一层和下边一层可以
独立使用, 双层端子排在接线时具有节约空间的 ( 1 ) 螺丝松动、 滑丝: 因端子排质量问题或检

优点, 实物图如图 2 所示。 修操作过程中, 紧固连接片时用力过大, 致使螺丝
