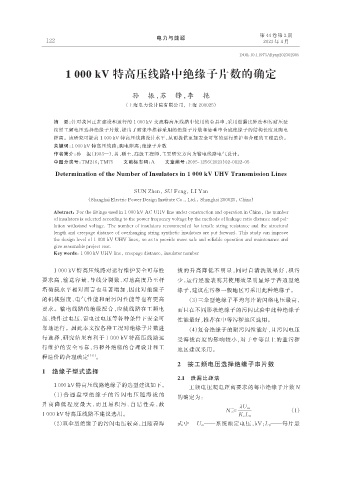

第 44 卷 第 2 期
电力与能源
122 2023 年 4 月

DOI：10.11973/dlyny202302005

1 000 kV 特高压线路中绝缘子片数的确定

孙 振，苏 锋，李 艳

（上海电力设计院有限公司，上海 200025）

摘 要：针对我国正在建设和运行的 1 000 kV 交流特高压线路中使用的金具串，采用泄漏比距法和污耐压法
按照工频电压选择绝缘子片数，提出了耐张串推荐采用的绝缘子片数和悬垂串合成绝缘子的结构长度及爬电
距离。该研究可提高 1 000 kV 特高压线路设计水平，从而提供更加安全可靠的运行维护和合理的工程造价。
关键词：1 000 kV 特高压线路；爬电距离；绝缘子片数
作者简介：孙 振（1983—），男，硕士，高级工程师，主要研究方向为输电线路电气设计。
中图分类号：TM216；TM75 文献标志码：A 文章编号：2095-1256（2023）02-0122-05
Determination of the Number of Insulators in 1 000 kV UHV Transmission Lines

SUN Zhen，SU Feng，LI Yan

（Shanghai Electric Power Design Institute Co.，Ltd.，Shanghai 200025，China）

Abstract：For the fittings used in 1 000 kV AC UHV line under construction and operation in China，the number
of insulators is selected according to the power frequency voltage by the methods of leakage ratio distance and pol‑
lution withstand voltage. The number of insulators recommended for tensile string resistance and the structural
length and creepage distance of overhanging string synthetic insulators are put forward. This study can improve

the design level of 1 000 kV UHV lines，so as to provide more safe and reliable operation and maintenance and
give reasonable project cost.

Key words：1 000 kV UHV line，creepage distance，insulator number
1 000 kV 特高压线路对运行维护安全可靠性 拔的升高降低不明显，同时自清洗效果好，积污
要求高，输送容量、导线分裂数、对地高度乃至杆 少，运行经验表明其使用效果明显好于普通型绝
塔荷载水平相对而言也显著增加，因此对绝缘子 缘子，建议在污秽一般地区可采用此种绝缘子。
的机械强度、电气性能和耐污闪性能等也有更高 （3）三伞型绝缘子平均每片的闪络电压最高，
要求。输电线路的绝缘配合，应使线路在工频电 而且在不同形状绝缘子的污闪试验中此种绝缘子

压、操作过电压、雷电过电压等各种条件下安全可 性能最好，推荐在中等污秽地区选用。
靠地运行。因此本文按各种工况对绝缘子片数进 （4）复合绝缘子的耐污闪性能好，且污闪电压
行选择，研究结果有利于 1 000 kV 特高压线路运 受海拔高度的影响较小，对于中等以上的重污秽
行维护的安全可靠、污秽外绝缘的合理设计和工 地区建议采用。
程造价的合理确定 ［1-5］ 。
2 按工频电压选择绝缘子串片数
1 绝缘子型式选择
2.1 泄漏比距法
1 000 kV 特高压线路绝缘子的选型建议如下。 工频电压爬电距离要求的每串绝缘子片数 N
（1）普 通 盘 型 绝 缘 子 的 污 闪 电 压 随 海 拔 的
的确定为：
升 高 降 低 程 度 最 大 ，而 且 易 积 污 、自 洁 性 差 ，故
λU m
N ≥ （1）
1 000 kV 特高压线路不建议选用。 K e L 0
（2）双伞型绝缘子的污闪电压较高，且随着海 式中 U m——系统额定电压，kV；L 0——每片悬
