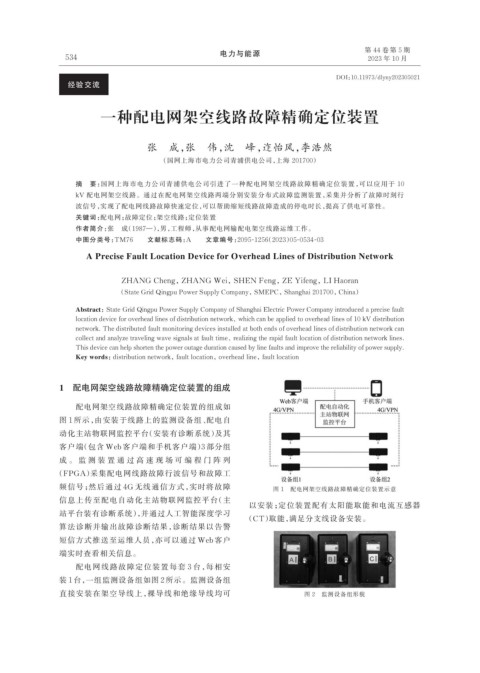

P. 112

第 44 卷 第 5 期
                                                         电力与能源
                  534                                                                          2023 年 10 月

                                                                                       DOI:10.11973/dlyny202305021
                  经验交流


                           一种配电网架空线路故障精确定位装置




                                      张     成,张       伟,沈       峰,迮怡风,李浩然
                                          (国网上海市电力公司青浦供电公司,上海 201700)


                    摘   要:国网上海市电力公司青浦供电公司引进了一种配电网架空线路故障精确定位装置,可以应用于 10
                    kV 配电网架空线路。通过在配电网架空线路两端分别安装分布式故障监测装置,采集并分析了故障时刻行
                    波信号,实现了配电网线路故障快速定位,可以帮助缩短线路故障造成的停电时长,提高了供电可靠性。
                    关键词:配电网;故障定位;架空线路;定位装置
                    作者简介:张      成(1987—),男,工程师,从事配电网输配电架空线路运维工作。
                    中图分类号:TM76    文献标志码:A    文章编号:2095-1256(2023)05-0534-03
                       A Precise Fault Location Device for Overhead Lines of Distribution Network



                                ZHANG Cheng,ZHANG Wei,SHEN Feng,ZE Yifeng,LI Haoran



                               (State Grid Qingpu Power Supply Company,SMEPC,Shanghai 201700,China)




                    Abstract:State Grid Qingpu Power Supply Company of Shanghai Electric Power Company introduced a precise fault
                    location device for overhead lines of distribution network, which can be applied to overhead lines of 10 kV distribution
                    network. The distributed fault monitoring devices installed at both ends of overhead lines of distribution network can
                    collect and analyze traveling wave signals at fault time, realizing the rapid fault location of distribution network lines.
                    This device can help shorten the power outage duration caused by line faults and improve the reliability of power supply.




                    Key words:distribution network,fault location,overhead line,fault location
                1 配电网架空线路故障精确定位装置的组成
                    配电网架空线路故障精确定位装置的组成如
                图 1 所示,由安装于线路上的监测设备组、配电自
                动化主站物联网监控平台(安装有诊断系统)及其

                客户端(包含 Web 客户端和手机客户端)3 部分组
                成 。 监 测 装 置 通 过 高 速 现 场 可 编 程 门 阵 列
               (FPGA)采集配电网线路故障行波信号和故障工
                频信号;然后通过 4G 无线通信方式,实时将故障                               图 1 配电网架空线路故障精确定位装置示意
                信息上传至配电自动化主站物联网监控平台(主
                                                                 以安装;定位装置配有太阳能取能和电流互感器
                站平台装有诊断系统),并通过人工智能深度学习
                                                                (CT)取能,满足分支线设备安装。
                算法诊断并输出故障诊断结果,诊断结果以告警

                短信方式推送至运维人员,亦可以通过 Web 客户
                端实时查看相关信息。
                    配电网线路故障定位装置每套 3 台,每相安
                装 1 台,一组监测设备组如图 2 所示。监测设备组
                直接安装在架空导线上,裸导线和绝缘导线均可                                          图 2 监测设备组形貌
