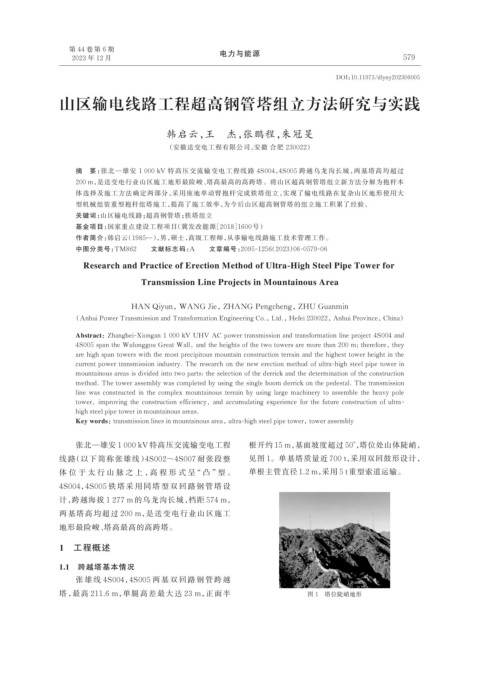

第 44 卷 第 6 期                          电力与能源
                   2023 年 12 月                                                                          579

                                                                                       DOI：10.11973/dlyny202306005

                山区输电线路工程超高钢管塔组立方法研究与实践



                                           韩启云，王           杰，张鹏程，朱冠旻

                                            （安徽送变电工程有限公司，安徽 合肥 230022）


                    摘   要：张北—雄安 1 000 kV 特高压交流输变电工程线路 4S004，4S005 跨越乌龙沟长城，两基塔高均超过
                    200 m，是送变电行业山区施工地形最险峻、塔高最高的高跨塔。将山区超高钢管塔组立新方法分解为抱杆本
                    体选择及施工方法确定两部分，采用座地单动臂抱杆完成铁塔组立，实现了输电线路在复杂山区地形使用大
                    型机械组装重型抱杆组塔施工，提高了施工效率，为今后山区超高钢管塔的组立施工积累了经验。
                    关键词：山区输电线路；超高钢管塔；铁塔组立
                    基金项目：国家重点建设工程项目（冀发改能源［2018］1600 号）
                    作者简介：韩启云（1985—），男，硕士，高级工程师，从事输电线路施工技术管理工作。
                    中图分类号：TM862    文献标志码：A    文章编号：2095-1256（2023）06-0579-06
                      Research and Practice of Erection Method of Ultra-High Steel Pipe Tower for

                                     Transmission Line Projects in Mountainous Area



                                  HAN Qiyun，WANG Jie，ZHANG Pengcheng，ZHU Guanmin


                    （Anhui Power Transmission and Transformation Engineering Co.，Ltd.，Hefei 230022，Anhui Province，China）





                    Abstract：Zhangbei-Xiongan 1 000 kV UHV AC power transmission and transformation line project 4S004 and
                    4S005 span the Wulonggou Great Wall, and the heights of the two towers are more than 200 m; therefore, they
                    are high span towers with the most precipitous mountain construction terrain and the highest tower height in the
                    current power transmission industry. The research on the new erection method of ultra-high steel pipe tower in
                    mountainous areas is divided into two parts: the selection of the derrick and the determination of the construction
                    method. The tower assembly was completed by using the single boom derrick on the pedestal. The transmission
                    line  was  constructed  in  the  complex  mountainous  terrain  by  using  large  machinery  to  assemble  the  heavy  pole
                    tower,  improving  the  construction  efficiency,  and  accumulating  experience  for  the  future  construction  of  ultra-
                    high steel pipe tower in mountainous areas.


                    Key words：transmission lines in mountainous area，ultra-high steel pipe tower，tower assembly

                    张北—雄安 1 000 kV 特高压交流输变电工程                    根开约 15 m，基面坡度超过 50°，塔位处山体陡峭，
                线路（以下简称张雄线）4S002～4S007 耐张段整                      见图 1。单基塔质量近 700 t，采用双回鼓形设计，
                体 位 于 太 行 山 脉 之 上 ，高 程 形 式 呈“ 凸 ”型 。             单根主管直径 1.2 m，采用 5 t重型索道运输。
                4S004，4S005 铁 塔 采 用 同 塔 型 双 回 路 钢 管 塔 设
                计，跨越海拔 1 277 m 的乌龙沟长城，档距 574 m，
                两基塔高均超过 200 m，是送变电行业山区施工

                地形最险峻、塔高最高的高跨塔。

                1 工程概述

                1.1 跨越塔基本情况
                    张 雄 线 4S004，4S005 两 基 双 回 路 钢 管 跨 越
                塔，最高 211.6 m，单腿高差最大达 23 m，正面半                                  图 1 塔位陡峭地形
