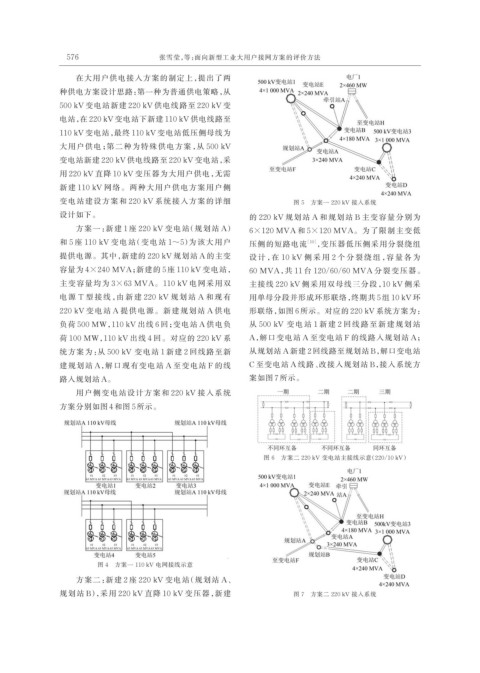

576 张雪莹，等：面向新型工业大用户接网方案的评价方法

在大用户供电接入方案的制定上，提出了两
种供电方案设计思路：第一种为普通供电策略，从
500 kV 变电站新建 220 kV 供电线路至 220 kV 变
电站，在 220 kV 变电站下新建 110 kV 供电线路至
110 kV 变电站，最终 110 kV 变电站低压侧母线为

大用户供电；第二种为特殊供电方案，从 500 kV
变电站新建 220 kV 供电线路至 220 kV 变电站，采
用 220 kV 直降 10 kV 变压器为大用户供电，无需
新建 110 kV 网络。两种大用户供电方案用户侧
变电站建设方案和 220 kV 系统接入方案的详细 图 5 方案一 220 kV 接入系统

设计如下。 的 220 kV 规划站 A 和规划站 B 主变容量分别为
方案一：新建 1 座 220 kV 变电站（规划站 A） 6×120 MVA 和 5×120 MVA。为了限制主变低
和 5 座 110 kV 变电站（变电站 1～5）为该大用户 压侧的短路电流 ［10］ ，变压器低压侧采用分裂绕组
提供电源。其中，新建的 220 kV 规划站 A 的主变 设 计 ，在 10 kV 侧 采 用 2 个 分 裂 绕 组 ，容 量 各 为
容量为 4×240 MVA；新建的 5 座 110 kV 变电站， 60 MVA，共 11 台 120/60/60 MVA 分裂变压器。
主变容量均为 3×63 MVA。110 kV 电网采用双 主接线 220 kV 侧采用双母线三分段，10 kV 侧采

电源 T 型接线 ，由新建 220 kV 规划站 A 和现有 用单母分段并形成环形联络，终期共 5 组 10 kV 环
220 kV 变电站 A 提供电源。新建规划站 A 供电 形联络，如图 6 所示。对应的 220 kV 系统方案为：
负荷 500 MW，110 kV 出线 6 回；变电站 A 供电负 从 500 kV 变电站 1 新建 2 回线路至新建规划站
荷 100 MW，110 kV 出线 4 回。对应的 220 kV 系 A，解口变电站 A 至变电站 F 的线路入规划站 A；

统方案为：从 500 kV 变电站 1 新建 2 回线路至新 从规划站 A 新建 2 回线路至规划站 B，解口变电站
建规划站 A，解口现有变电站 A 至变电站 F 的线 C 至变电站 A 线路、改接入规划站 B，接入系统方
路入规划站 A。 案如图 7 所示。
用户侧变电站设计方案和 220 kV 接入系统
方案分别如图 4 和图 5 所示。

图 6 方案二 220 kV 变电站主接线示意（220/10 kV）

图 4 方案一 110 kV 电网接线示意
方案二：新建 2 座 220 kV 变电站（规划站 A、
规划站 B），采用 220 kV 直降 10 kV 变压器，新建 图 7 方案二 220 kV 接入系统
